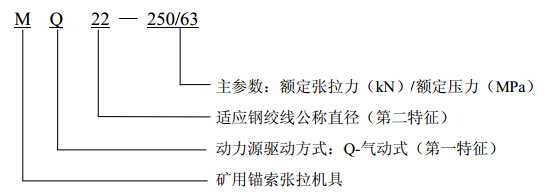

2、結構特征和工作原理

2.1 氣動油泵

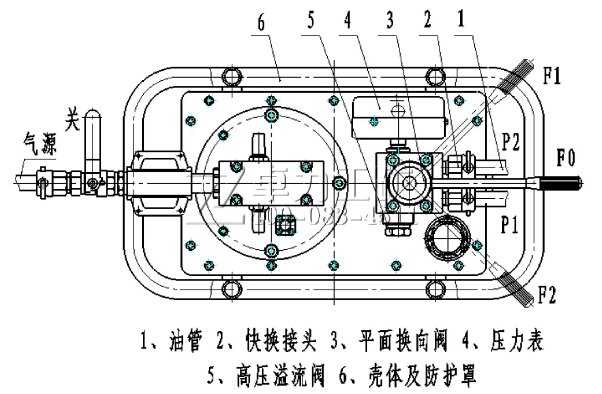

氣動油泵（圖 2）主要由換向閥、力值指示表、油箱、吸油閥、柱塞、高壓溢流閥、活塞、氣動換向閥、氣缸等組成。在泵體內部設有吸、排油閥等。

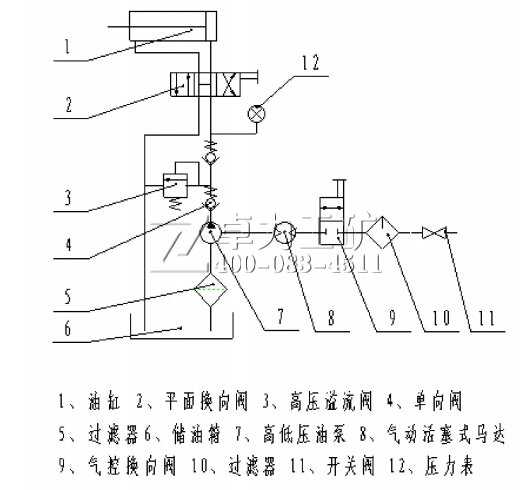

氣動油泵的特點是有單柱塞做功。進氣量大，換向速度快，排油量大。能在短時間內達到規定壓力，這樣既提高了效率，又減少了工作阻力。詳見液壓原理圖（圖 3）。

使用前先檢查各接頭是否安裝可靠，此時換向閥手柄應在中間位置。拔下油堵后，禁止扳動換向手柄，以防漏油。連接高壓軟管總成和氣動泵，接通氣源，扳動換向閥手柄，在 F1

位置時，P1 出油，P2 回油；在 F2 位置時，P2 出油，P1 回油；在 F0 位置時，油泵卸荷。氣動泵在出廠時設定高壓溢流為 63MPa，特殊用戶可根據需要自己調整泵的溢流壓力，順時針調節時，溢流壓力增大。

2.2   錨索張拉千斤頂

   錨索張拉千斤頂（圖 1）主要由頂頭、橫梁、松索器、卡索片、缸體、活塞、缸筒、快換接頭、油管等組成。在活塞內部設有張緊錨索的卡索片。張拉千斤頂?shù)挠透资且浑p作用油缸，當液壓油從快換接頭 P1 進入油缸時，活塞伸出，卡索片自動夾緊錨索，張拉開始；當液壓油從快換接頭 P2 進入油缸時，活塞退回，卡索片自動張開，張拉結束。

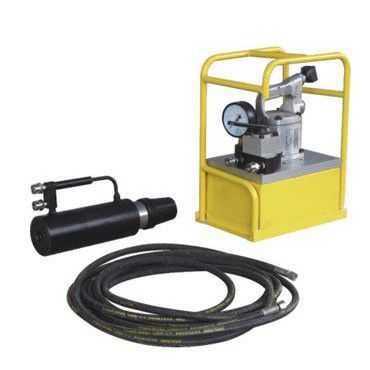

本產品采用雙缸張拉千斤頂(圖一)配以氣動油泵(圖二)，用快換接頭連接油管。適用于煤礦井下特殊的條件和環境。

使用時，先操作泵讓千斤頂回位再把手柄扳到中間位置，然后將錨索穿入張拉千斤頂卡索片孔內，操作油泵手柄到 F1 或者 F0 位置，使張拉千斤頂活塞向前移動，錨索自動張緊，達到需要壓力時，扳動油泵的換向手柄到相反方向，油泵換向，油缸退回到起始位置時，張拉千斤頂自動松開，一個工作循環結束。

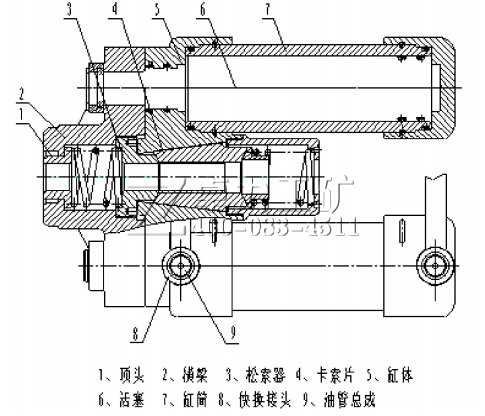

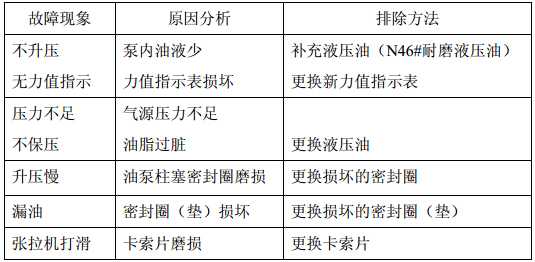

圖 1  礦用錨索張拉機具結構圖
