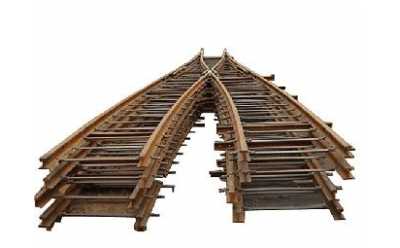

提速道岔

提速道岔|整鑄轍叉式提速道岔|可動心軌式提速道岔

“提速道岔”中道岔是一種常見的鐵路配件，為了滿足提速的需要，研制并生產了直向過岔最高速度為160公里/小時的提速道岔。
我國提速道岔轍叉號：12號、18號、30號、38號。
提速道岔主要是12號道岔，共有兩種型式：
①整鑄轍叉式；
②可動心軌式。鋪設上道的多是可動心軌式，其全長為43.2米，尖軌長13.88米(非提速道岔為11.3米)，側向過岔速度為50公里/小時。

提速道岔的由來
1997年4月1日實行新運行圖以前，我國鐵路線路允許最高速度為時速120公里，所以正線上的道岔直向過岔最高速度，亦是時速120公里。為了滿足提速的需要，研制并生產了直向過岔最高速度為160公里/小時的提速道岔。

提速道岔與非提速道岔的區別
提速道岔與非提速道岔的主要區別在于鎖閉方式和鎖閉裝置。
①非提速道岔采用的是內鎖閉方式，也就是說，是在轉轍機內部進行的鎖閉。
提速道岔：根據相關規定，在時速為120公里及其以上的區段要采用外鎖閉方式的提速道岔。目前的外鎖閉裝置有燕尾式和鉤式外鎖閉兩種。
②提速道岔采用的轉轍機通常為3相交流電的轉轍機，也有提速采用ZD6-E、J型的。非提速采用的是ZD6系列。

我國鐵路規定，列車側向通過道岔（也就是列車經過道岔轉線，從直道進岔道或從岔道進直通）的速度是：9號道岔30公里/時，12號道岔45公里/時，18號道岔80公里/小時。
比如，我國鐵路規定正線道岔一般用18號，國外高速鐵道上采用14、16、18、20、22、33、34號道岔。如果單是為了安全，也可限制列車過道岔的速度。
高速鐵路道岔均為單開道岔，其種類可以按采用的技術系列、速度、軌下基礎類型進行分類。從技術系列上，可以分為客專線系列（我國自主研發）、CN系列（德國技術）和CZ系列（法國技術）。自主研發的客運專線道岔，除18號采用單圓曲線的平面線形外，大號碼道岔采用圓曲線+緩和曲線的平面線形。

由于我國鐵路主要干線的行車速度可達160公里/時，所以，即使在側向通過18號道岔時也要減速。
這也就是我們乘坐旅客列車經過車站時。如果走的是側線，列車速度要明顯降下來的原因。
對12號道岔來說，即使走直道也不能高于100公里/時。就是這樣，你還會感到車箱強烈的左右晃動，還有震動的感覺。
這是因為一般的道岔在轍*心部位都有一小段鋼軌斷開的空院，要靠兩鍘的護輪軌強制列車“走準道”——這段空陷在鐵路上稱為有害空間。
同時，道岔中間還有兩段小半徑曲線呈“S”形連接，難怪列車要左右晃動了。
為了提高列車在經過道岔時的車速，降低旅客的不舒適感和防止貨物移位，可以采用大號數道岔。

近幾年，鐵路上推廣使用活動轍叉心道岔，徹底根除了有害空間的弊端，列車通過道岔時就平穩安全多了。如果能加大道岔曲線半徑，還可以適當提高行車速度。

我國現階段使用電務維修人員應熟知的技術數據
單開提速道岔各牽引點
1、60kg/m12號道岔（雙機）：
第一牽引點：開程160±5mm，鎖閉量≥35mm；
第二牽引點：開程75±5mm，鎖閉量≥20mm；
定、反位偏差均不超過2 mm。
2、60kg/m12號道岔（五機）：
尖軌第一牽引點：開程160±5mm，鎖閉量≥35mm；
尖軌第二牽引點：開程114±2mm，鎖閉量≥20mm；
尖軌第三牽引點：開程71±2mm，鎖閉量≥20mm，
心軌第一牽引點：開程101±3mm，鎖閉量≥35mm；
心軌第二牽引點：動程57mm，鎖閉量≥20mm；
定、反位偏差均不超過2 mm。

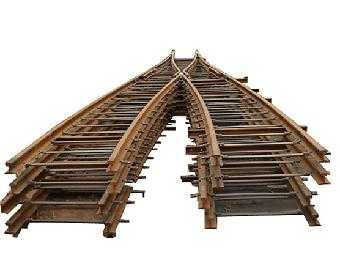

3、60kg/m18號道岔（五機鋼枕）：
尖軌第一牽引點：開程160±5mm，鎖閉量≥35mm；
尖軌第二牽引點：開程122±5mm，鎖閉量≥20mm；
尖軌第三牽引點：開程69±5mm，鎖閉量≥20mm，
心軌第一牽引點：開程98±3mm，鎖閉量≥35mm；
心軌第二牽引點：動程56mm，
鎖閉量≥20mm；定、反位偏差均不超過2 mm。
4、60kg/m18號道岔（五機水泥枕）：
尖軌第一牽引點：開程160±5mm，鎖閉量≥35mm；
尖軌第二牽引點：開程120±5mm，鎖閉量≥20mm；
尖軌第三牽引點：開程75±5mm，鎖閉量≥20mm，
心軌第一牽引點：開程98±3mm，鎖閉量≥35mm；
心軌第二牽引點：動程64mm，鎖閉量≥20mm；
定、反位偏差均不超過2 mm。

山東卓力工礦優質供應單開道岔(DK)、對稱道岔(DC)、渡線道岔(DX)、交叉渡線道岔(JD)、對稱組合道岔(DZ)、菱形交叉道岔(JC)、四軌套線道岔(TX)，道岔型號齊全：
道岔系列  608、612、615、715、915、618、718、918、622、722、922、624、724、924、630、730、930、938、643、50、60  二十一個系列
道岔類型  單開、對稱、渡線、交叉渡線、對稱組合、菱形交叉、四軌套線  七種類型
軌距  600、762、900、1435  四種軌距
軌型  8、12、15、18、22、24、30、38、43、50、60  十一種軌型
轍叉號  2、3、4、5、6、7、8、9、12  九種轍叉號
曲線半徑  4、6、9、12、15、20、25、30、40、50、70  十一種曲線半徑
線路間距  1200、1300、1400、1500、1600、1700、1800、1900、2200、2500  十種線路間距
窄軌鐵路道岔標準設計共有615、715、915、622、722、922、630、730、930、938、643十一個系列，設計共完成166個品種。
