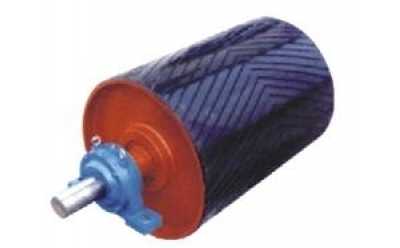

人字溝槽膠面輸送機傳動滾筒

　　國內常用輸送機傳動滾筒沿用三個設計標準：　　1.TDY75型輸送機標準；　　2.DTⅡ型傳動滾筒改向滾筒設計標準；　　3.DTⅡ（A）型傳動滾筒改向滾筒設計標準。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

人字溝槽膠面輸送機傳動滾筒說明書

人字溝槽膠面輸送機傳動滾筒

人字溝槽膠面輸送機傳動滾筒|輸送機電動滾筒

國內常用輸送機傳動滾筒沿用三個設計標準：
　　1.TDY75型輸送機標準；
　　2.DTⅡ型傳動滾筒改向滾筒設計標準；
　　3.DTⅡ（A）型傳動滾筒改向滾筒設計標準。
　　說明：
　　1. 滾筒為鋼板焊接結構，分光面、膠面兩種。膠面又分鑄膠和包膠兩種。
　　2. 滾筒直徑 D 在 1000 毫米以上者只有膠面滾筒。
　　3. 許用扭矩：
　　光面按 u =0.2 ； a=180 o
　　膠面按 u=0.4; a=180 o考慮。

B	D	A	L	L 1	L 2	K	M	N
500	500	850	600	1097	505.5	115	70	—
650	500	1000	750	1280	588.5	135	90	—
	630
800	500	1300	950	1580	738.5	135	90	—
	630			1661	771	175	130	80
	800
1000	630	1500	1150	1861	871	175	130	80
	800			1945	900	215	160	90
	1000			2020	930	255	170	100
1200	630	1750	1400	2195	1025	215	160	90
	800
	1000			2270	1055	255	170	100
	1250			2305	1065	275	180	110
1400	800	2000	1600	2445	1150	215	160	90
	1000			2555	1190	275	180	110
	1250
	1400			2635	1200	335	200	120

Q	P	H	h	h1	d	B	ds	滾動 軸承型號	許用扭矩 (公斤.厘米)
Q	P	H	h	h1	d	B	ds	滾動 軸承型號	光面滾筒	膠面滾筒
280	340	100	33	60	55	16	27	1312	16300	25000
350	410	120	33	76	70	20	27	1316	21200	32600
350	410	120	33	76	70	20	27	1316	29600	45400
350	410	120	33	76	70	20	27	1316	26200	40100
380	460	140	33	97	90	24		3520	36700	56100
380	460	140	33	97	90	24		3520	55900	85500
380	460	140	33	97	90	24	27	3520	45700	70100
440	530	160	53	119	110	32	34	3524	69600	106800
480	570	180	53	140	130	36	34	3528	——	177500
440	530	160	53	119	110	32	34	3524	54900	84000
440	530	160	53	119	110	32		3524	83700	128100
570	570	180	53	140	130	36		3528	——	213000
540	630	200	63	161	150	40		3532	——	300000
440	530	160	53	119	110	32	34	3524	97600	149200
540	630	200	63	161	150	40		35332	——	249250
540	630	200	63	161	150			35332	——	350000
590	680	220	63	181	170		40	3536	——	470000

重量及圖號表 　

B	D	光面		鑄膠		包膠
B	D	圖號	重量	圖號	重量	圖號	重量
500	500	TD 1A 1 3	155	TD 1A 2 3	166	TD 1A 3 3	168
650	500	TD 2A 1 3	237	TD 2A 2 3	250	TD 2A 3 3	253
650	630	TD 2A 1 4	267	TD 2A 2 3	283	TD 2A 3 4	286
800	500	TD 3A 1 3	297	TD 3A 2 3	313	TD 3A 3 3	316
	630	TD 3A 1 4	402	TD 3A 2 4	423	TD 3A 3 4	426
	800	TD 3A 1 5	473	TD 3A 2 5	501	TD 3A 3 5	503
1000	630	TD 4A 1 4	442	TD 4A 2 4	467	TD 4A 3 4	471
	800	TD 4A 1 5	682	TD 4A 2 5	715	TD 4A 3 5	719
	1000	——	——	TD 4A 2 6	963	TD 4A 3 6	969
1200	630	TD 5A 1 4	660	TD 5A 2 4	691	TD 5A 3 4	696
	800	TD 5A 1 5	759	TD 5A 2 5	798	TD 5A 3 5	804
	1000	——	——	TD 5A 2 6	1072	TD 5A 3 6	1083
	1250	——	——	TD 5A 2 7	1642	TD 5A 3 7	1650
	800	TD 6A 1 5	898	TD 6A 2 5	942	TD 6A 3 5	949
	1000	——	——	TD 6A 2 6	1453	TD 6A 3 6	1466
1400	1250	——	——	TD 6A 2 7	1770	TD 6A 3 7	1784
1400	1400	——	——	TD 6A 2 8	2203	TD 6A 3 8	2216

卓力工礦是國內知名人字溝槽膠面輸送機傳動滾筒生產廠家，有豐富的經驗為客戶提供高品質的人字溝槽膠面輸送機傳動滾筒及完善的售后服務，如果您想了解最新人字溝槽膠面輸送機傳動滾筒價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
