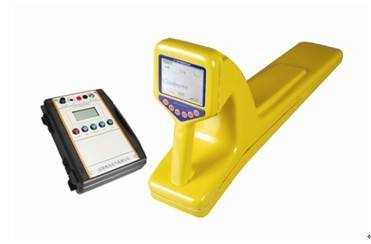

電纜路徑探測儀

電纜路徑探測儀|電纜故障路徑探測儀|電纜路徑探測儀價格

電纜路徑探測儀 電纜故障路徑探測儀 脈沖電纜故障路徑探測儀 智能電纜路徑探測儀  電纜路徑探測儀價格 Tel：1318 1318 406 曹經理

工作原理
電纜路徑探測儀的基本原理，是用探測線圈感知加載在待測電纜上的交變電流引起的電磁場。進行路徑探測時，需要用信號發生器向電纜發射音頻信號，用主機進行接收。
信號發生器的接線和使用方法
芯線-大地接法
芯線-大地接法是對離線電纜（退出運行的不帶電電纜）進行路徑探測和鑒別的基本接線方式，信號最強，并能最大程度地抗干擾。
且將電纜金屬鎧裝（護層）兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將信號發生器輸出線的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。
注意，盡量使用接地釬，而不要直接用接地網！至少在電纜的對端必須用接地釬，接地釬還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。
相線－護層接法
發射信號加在電纜一相和護層之間，對端相線和護層短路，護層兩端保持接地。
這種接法比較簡單，但輻射出的有效信號較小，如果是多條電纜并行敷設，信號也會傳播到其他電纜上，造成干擾。故此方法適用于簡單現場，若遇到多條電纜不易區分的問題，可換用芯線-大地接法。
連續/斷續輸出模式選擇
使用連續輸出模式能夠滿足絕大多數探測工作的需要；在干擾較大的場合可以考慮換用斷續輸出模式，有助于區分真實信號和背景噪聲。
需要時，操作信號發生器側接口板上的開關進行“連續”/“斷續”模式切換。
信號發射
接好線后，長按 開關 鍵打開電源，儀器根據負載情況進行實時全自動阻抗匹配，表頭顯示輸出電流的大小。
可以通過觀察電流大小，來判斷電纜電流回路的阻抗情況，電流大說明回路阻抗小，信號強，易于探測；反之說明阻抗大，信號弱，探測靈敏度降低；如果輸出電流很小，可能是因接線錯誤造成回路阻抗過大，或回路不通，可能無法探測。
電池檢測
需要檢測電池電量時，按 電池檢測 鍵，表頭顯示電池水平，指針位于綠色區域表示電池電量正常，若指針位于黃色區域，表示電池欠壓，仍可工作一小段時間，建議充電；若指針低于黃色區域，表示電池電量不足，可能無法開機，需充電后再使用。
路徑探測步驟
連接傳感器和耳機
將路徑傳感器接主機 路徑 信號插口，耳機接 耳機 插口。
選擇工作模式
按 路徑 鍵，進入路徑探測模式
音峰法探測
旋轉傳感器，使其軸線與提桿垂直、與地面水平，手提傳感器時，應盡量保持傳感器軸線垂直于電纜。將傳感器橫切可能的電纜路徑，觀察信號幅值，越接近電纜，信號越強，耳機聲音也越大，當位于電纜正上方時，信號最強，故為音峰法。
為了正確觀察信號幅值，應調整信號增益：當傳感器位于電纜正上方信號最強時，信號幅值在40~80%之間比較合適。如果信號幅值過大，應逆時針旋轉“路徑增益”旋鈕以減小增益；反之應調大增益。
音谷法探測
旋轉傳感器，使其軸線與提桿同向、與地面垂直，如圖6-3-4(a)所示。手提傳感器橫切可能的電纜路徑，觀察信號幅值，在電纜正上方時信號最弱，偏離電纜，信號會增強，越過某一點后信號再次減弱。為一馬鞍形曲線，因電纜正上方處于信號最弱的谷值，故稱音谷法。
音谷法同樣須調整路徑信號增益，使得信號最強時，信號幅值在40~80%之間。
80%法深度測量
首先用音峰法找到信號幅值最強的點，記下幅值數，然后左右水平移動傳感器，找到左右兩側信號幅值減弱到最大幅值80%的點，則兩點之間的距離等于電纜深度。注意：如果存在鄰近管線，由于其感應電流的影響，最大幅值點往往稍偏離待測電纜正上方，且兩側的最大值到80%點的距離并不一定相等。
45° 法深度測量
在電纜兩側，分別反方向調整提桿，使傳感器軸線與地面成45°夾角，橫切電纜路徑，在兩側分別找到信號幅值最弱的點，則兩點之間的距離為電纜深度的2倍。
