FFC連接器·柔性扁平電纜連接器

FFC連接器·柔性扁平電纜連接器|FFC連接器生產廠家

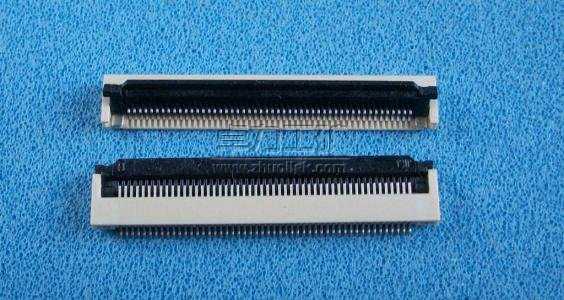

FFC連接器即柔性扁平電纜連接器，它是一種用PET絕緣材料和極薄的鍍錫扁平銅線，通過高科技自動化設備生產線壓合而成的新型數據線纜。具有柔軟、隨意彎曲折疊、厚度薄、體積小、連接簡單、拆卸方便、易解決電磁屏蔽(EMI)。

應用范圍
FFC連接器廣泛應用于各種打印機打印頭與主板之間的連接，繪圖儀、掃描儀、復印機、音響、液晶電器、傳真機、各種影碟機等產品的信號傳輸及板板連接。在現代電器設備中，幾乎無處不在。

基本屬性
同面/異面： FFC放平，可以和FPC接觸的銅絲面，如處在同一個 面上為同面；反之，為異面
加強板：為了保護柔軟的銅絲順利插入FPC和保護在插拔當中不折斷銅絲，兩端作了加厚和加硬處理的界面需要再加強的版面 （范例：浩隆電子）

FFC連接器行業通用規格
P × N × TL × TYPE × (S1/S2 / S3/S4) （CT × CW）
間距 屏數 總長度 型號 S1/S2：剝皮長度 S3/S4：補強板長度 導體厚度 導體寬度
例如：0.5 × 45 × 300 × A（4/4/8/8）（0.035 × 0.30），就表示了0.5mm間距、45位、總長度300mm、同向，兩頭線口為4mm、補強板長度為8mm，使用銅線規格為0.035*0.30的型號的FFC軟排線，并且這一規格主要適用于LCD液晶上面。
常用型號
A型：兩端連接且補強板粘貼在絕緣膠紙上；
B型：補強板交叉直接粘貼在絕緣膠紙上；
C型：兩端補強板直接粘貼在導體上；
D型：兩端補強板交叉直接粘貼在導體上；
E型：一端補強板貼在絕緣膠紙上，另一端直接焊錫；
F型：兩端補強板直接貼在絕緣膠紙上，內部一半剝離；
G型：兩端直接焊錫。

卓力工礦是國內知名FFC連接器·柔性扁平電纜連接器生產廠家，有豐富的經驗為客戶提供高品質的FFC連接器·柔性扁平電纜連接器及完善的售后服務，如果您想了解最新FFC連接器·柔性扁平電纜連接器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
