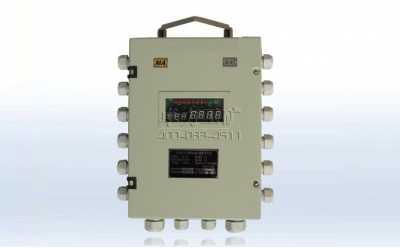

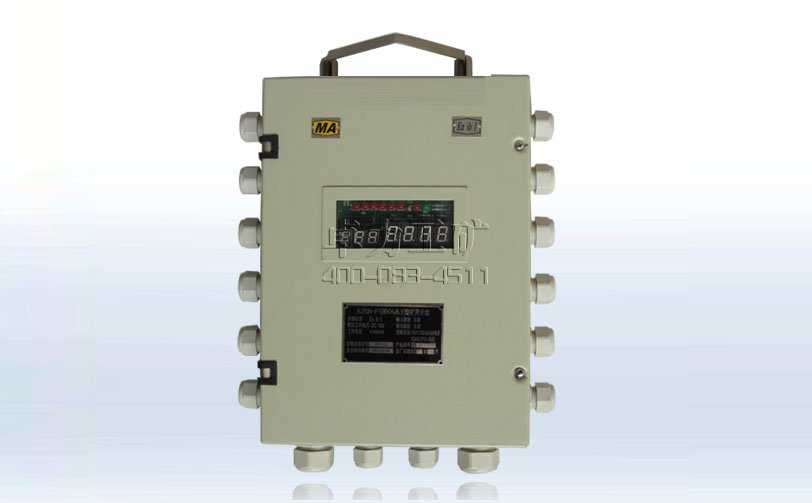

KJ70N-F1(A)型礦用本安型安全監控分站

　　KJ70N-F1(A)型礦用本安型安全監控分站（以下簡稱分站）是一種礦用數據信息采集和控制裝置，屬礦用本質安全型設備。KJ70N-F1礦用監控分站它以微處理器為核心，可同時掛接8 臺傳感器，模擬量和開關量設備可任意接入。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

KJ70N-F1(A)型礦用本安型安全監控分站說明書

KJ70N-F1(A)型礦用本安型安全監控分站

KJ70N-F1(A)型礦用本安型安全監控分站|

新型號及產品說明：
(KJ70N-F1(A) 型礦用本安型安全監控分站(原型號KJ70N-F1))

●概述

KJ70N-F1（A）礦用分站（以下簡稱分站）是一種礦用數據信息采集和控制裝置，屬礦用本質安全型設備。是煤礦安全監控系統的主要組成部分之一，它以微處理器為核心，可同時掛接8 臺傳感器，模擬量和開關量設備可任意接入。斷電方式（如多對一，多對多方式）可由上位機系統軟件定義，分站自動識別斷電方式。分站操作簡單，使用方便。

●使用環境條件

a) 環境溫度：0 ℃～+40 ℃；
b) 平均相對濕度：不大于95%（+25 ℃）；
c) 大氣壓力：80 kPa～106 kPa；
d) 無顯著振動和沖擊的場合；
e) 在具有甲烷爆炸性危險的煤礦井下，但無破壞絕緣的腐蝕性氣體的場合。

●基本功能

分站具有與傳輸接口雙向通信及工作狀態指標功能。
分站具有甲烷、風速、風壓、一氧化碳、溫度等模擬量采集及顯示功能。
分站具有饋電狀態、風筒開關、風門開關、礦用開停、煙霧等開關量采集及顯示功能。
分站具有累計量采集功能，顯示由中心站計算機完成。
分站具有控制輸出的指示功能。
分站具有控制（含斷電和聲光報警，聲光報警可由傳感器或聲光報警器完成）功能：
甲烷濃度超限聲光報警和斷電/復電控制功能：
a) 甲烷濃度達到或超過報警濃度時，聲光報警（由聲光報警器完成）；
b) 甲烷濃度達到或超過斷電濃度時，切斷被控設備電源并閉鎖。甲烷濃度低于復電濃度時，自動解鎖；
c) 與閉鎖控制有關的設備（含分站、電源、甲烷傳感器、斷電控制器）未投入正常運行或故障時，應切斷該設備所監控區域的全部非本質安全型電氣設備的電源并閉鎖。當與閉鎖控制有關的設備工作正常并穩定運行后，自動解鎖；
a) 掘進工作面甲烷濃度達到或超過1.0 %CH4時，聲光報警；掘進工作面甲烷濃度達到或超過1.5%CH4 時，切斷掘進巷道內全部非本質安全型電氣設備的電源并閉鎖；當掘進工作面甲烷濃度低于1.0% CH4 時，自動解鎖；
b) 掘進工作面回風流中的甲烷濃度達到或超過1.0 %CH4 時，聲光報警，同時切斷掘進巷道內全部非本質安全型電氣設備的電源并閉鎖；當掘進工作面回風流中的甲烷濃度低于 1.0% CH4 時，自動解鎖；
c) 被串掘進工作面入風流中甲烷濃度達到或超過0.5 %CH4 時，聲光報警，同時切斷被串掘進巷道內全部非本質安全型電氣設備的電源并閉鎖；當被串掘進工作面入風流中甲烷濃度低于0.5% CH4 時，自動解鎖；
d) 局部通風機停止運轉或風筒風量低于規定值時，聲光報警，同時切斷供風區域的全部非本質安全型電氣設備的電源并閉鎖；當局部通風機或風筒恢復正常工作時，自動解鎖；
e) 局部通風機停止運轉，掘進工作面或回風流中甲烷濃度大于3.0 %CH4 時，對局部通風機進行閉鎖使之不能起動，只有通過密碼操作軟件或使用專門工具方可人工解鎖；當掘進工作面或回風流中甲烷濃度低于1.5 %CH4 時，自動解鎖；
f) 與閉鎖控制有關的設備（含分站、電源、甲烷傳感器、斷電控制器）故障或斷電時，切斷該設備所監控區域的全部非本質安全型電氣設備的電源并閉鎖。與閉鎖控制有關的設備接通電源1 min 內，應繼續閉鎖該設備所監控區域的全部非本質安全型電氣設備的電源。當與閉鎖控制有關的設備工作正常并穩定運行后，自動解鎖。嚴禁對局部通風機進行故障閉鎖控制。

●主要技術指標

供電電源
a) 額定工作電壓：DC18V，
工作電流：≤400mA
信號制
模擬量：
a) 除高低濃甲烷外，模擬量傳感器輸出信號都為（200～1000）Hz 頻率信號，信號脈沖寬度大于0.3ms，高電平大于3V（輸出電流為2mA 時），低電平小于0.5V；
b)高低濃甲烷：頻率信號，（200～1000）Hz 對應檢測范圍（0～4）%CH4、（1200～2000）Hz 對應檢測范圍（0～100）%CH4；信號脈沖寬度大于0.15ms，高電平大于3V（輸出電流為2mA 時），低電平小于0.5V。
累計量：電平信號脈沖寬度不低于0.3s，高電平大于3V（輸出電流為2mA 時），低電平小于0.5V；計數范
開關量：
a)電平信號：輸出高電平時應不小于3.0V（輸出電流為2mA 時），輸出低電平時不大于0.5V，高電平對應邏輯“1”；低電平對應邏輯“0”；
b)電流信號：0mA/5mA，不大于0.2mA 對應邏輯“0”，不小于3mA 對應邏輯“1”；
控制量輸出信號：高電平拉出電流為2mA 時電壓幅度大于3V，低電平小于0.5V。圍：0-9999。
最大監控容量：
a) 分站能接入傳感器數量為8 路，不區分模擬量和開關量；
b) 分站能接入6 路執行器。
備用電源連續工作時間電網停電后，外接備用電源連續工作時間應不小于2h（可外接KDW17、KDW18 及KHJ6.2 電源）。
電源波動適應能力直流供電電壓在(12～24) V 范圍內波動時，分站的電氣性能應符合規定。
KJ70N-F1(A)型礦用本安型安全監控分站

老產品型號及產品說明：
(KJ70N-F1型礦用本安型安全監控分站)

KJ70N-F1型礦用本安型安全監控分站（是一種礦用數據信息采集和控制裝置，屬礦用本質安全型設備。）是煤礦安全監控系統的主要組成部分之一，它以微處理器為核心，可同時掛接8臺傳感器，模擬量和開關量設備可任意接入。斷電方式（如多對一，多對多方式）可由上們機系統軟件定義，自動識別斷電方式。操作簡單，使用方便。

主要技術參數：

防爆型式	礦用本質安全型，“Exib 1”
工作電壓	DC18V
工作電流	≤400mA
模擬量輸出信號	200Hz~1000Hz
開關量輸入信號	0/5mA
傳輸方式	主從，半雙工，RS485，雙極性
傳輸速率	1200bit/s
接入傳感器數量	8路，不區分模擬量和開關量
轉換誤差	滿量各時不大于0.5%（不包括傳感器的測量誤差）
通訊信號電流峰值	不大于150mA
控制執行時間	甲烷超限斷電及甲烷風電閉鎖，不大于2S；其它控制執行時間就不大于30s;
備用電源連續工作時間	不小于2h（可外接KDW17、KDW28及KDW0.7/18-J電源）
