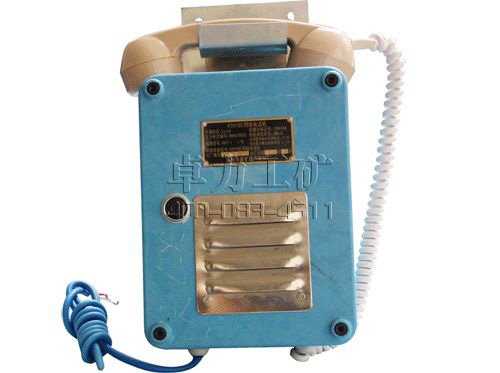

KTH105同線電話機

　　TH105同線電話機防爆型式為礦用本質安全型。TH105同線電話機主要是供煤礦并下通信聯絡之用，它具有擴音呼叫，雙工對講等功能，并具有架設速度快，重量輕，體積小，通訊距離遠和很強的防塵，防潮特點。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

KTH105同線電話機說明書

KTH105同線電話機

KTH105同線電話機|抗噪音擴音電話機

一、概述

1、主要用途及適用范圍

KTH105同線電話機主要是供煤礦并下通信聯絡之用，它具有擴音呼叫，雙工對講等功能，并具有架設速度快，重量輕，體積小，通訊距離遠和很強的防塵，防潮特點。可由二十部以下單機并在二芯電纜線上組成獨立的通訊系統，不需要交換機。通話距離不小于12公里。不需撥號，直接用語音呼叫，機內設有專用電池為其供電，不需外接電源。

3、防爆型式：本電話機為礦用本質安全型。
4、防爆標志：ExibI
5、防爆合格證號：1074246
  安全標志證號：MHA070025
6、使用環境條件：
    a）大氣壓力： 80～106kPa；
    b）環境溫度：-10℃～+40℃；
    c）空氣相對濕度不大于95%（+25℃）；
d）在具有甲烷和煤塵爆炸性氣體混合物的危險場所；

7、配接電纜：
煤礦阻燃通信電纜 MHYAV 1×2, 導體結構 7 根，0 28 mm（直徑）/根，截面積 0.50mm²
二、 結構與工作原理

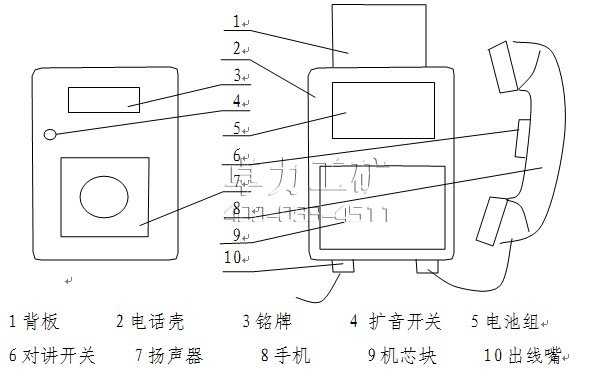

1、結構

2) 工作原理

擴音呼叫
按下擴音開關 ，將12V電源通過變壓器初級線圈，向線路送出控制電壓，對方用戶收到此電壓，經二極管整流后，控制開關晶體管，以啟動對方的擴音放大電路的電源。同時按下對講開關，給送受話放大電路供電，此時呼叫用戶對準送話器講話，音頻信號通過放大后，經變壓器的次級送入線路，對方話機收到音頻信號，經擴音放大電路放大，使揚聲器發出音響。
被叫用戶如提起手機，按下對講開關，上述擴音電路的電源即被切斷，擴音結束，雙方可進行通話對講。

2、雙工對講
送話：用戶按下手機上的對講開關，即向送受話電路供電，此時對準送話器講話，音頻信號通過放大后，經變壓器的次級送入線路，經電纜送到每臺話機。
受話：用戶按下手機上的對講開關，即向送受話電路供電，同時從線路接收到的音頻信號，經變壓器次級送入送受話放大電路，經放大電路放大后，輸入受話器。
三、技術特性
耗電: 守機:0mA
通話:≤16mA
擴 音: ≤250mA
供電電源: KDZ—1 電池1組,12V/6Ah

四、尺寸、重量

外形尺寸： 360×195×115

重量： 4.5公斤

五、安裝
將電話機放在需要的地方（掛、臥都可），將這些電話機引出線并聯進以架設好的一條二芯電纜即可。
六、使用、操作
欲講話者走到電話機處，拿起手機，按下手機中間處的對講開關，同時按下擴音開關，對著送話器送話，此時本系統內所有電話機均以擴音方式播放。

被呼叫者聽到對方呼叫自己，就近拿起手機，并按下手機中間處的對講開關，對著送話器送話，此時呼叫者聽到被呼叫者講話的聲音后，放開擴音開關，便可以正常通話（即雙工對講），而其它話機則終止擴音播放，在通話過程中，注意呼叫者和被呼叫者都應一直按下手機對講開關，直到通話完畢。通話完畢后，把手機放回話機托上，此時一次通話過程結束。

八、
注意事項：
1、在維修過程中，不得改變電路和與本安電路有關的元器件的電器參數、規格和型號。所需配件應到原廠購買，以免更改原設備技術參數，破壞本安性能。
2、本安產品不得隨意與其它未經聯檢的設備連接。嚴禁使用說明書規定外的電源。如與其它設備連接，須經防爆檢驗。
3、 井下危險場所嚴禁拆裝電話,更換電池。必需使用原廠配套電池。（本廠所提供的電池為非充電電池）。
九、開箱及檢查
開箱前應注意環境是否能對設備造成損壞，包裝箱是否完好，開箱后應按照裝箱單檢驗箱內設備是否齊全。
十、其他
本廠為所提供的產品實行一年免費維修服務，因使用、維修、保養不當造成損壞的，因不可抗力造成損壞的，不屬于免費范圍。
