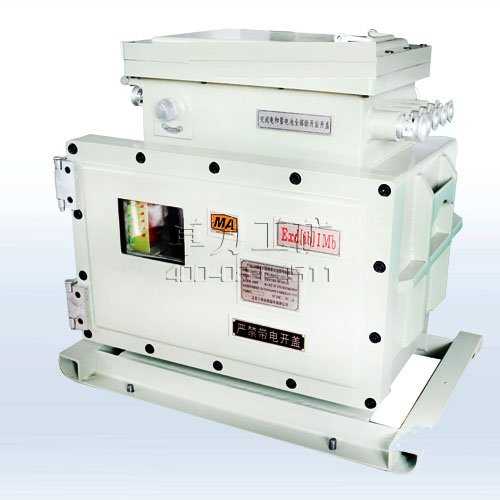

KJJ110煤礦用隔爆兼本安型傳輸接口

KJJ110煤礦用隔爆兼本安型傳輸接口|

一、系統概述
KJJ110煤礦用隔爆兼本安型傳輸接口 (以下簡稱傳輸接口)屬礦用本質安全型設備，可以在有甲烷、煤塵爆炸的危險環境中使用，為具備以太網或具備RS485傳輸接口的設備提供信息交換渠道。設備提供4個千兆光口，1個百兆光口，5個百兆電口、4個標準的RS485傳輸接口，同時具備冗余以太網功能。

二、使用環境條件
備工作環境條件要求：
a） 環境溫度：0℃～+40℃ ；
b） 濕度：≤95%RH；
c） 大氣壓力：80 kPa～106 kPa；
d） 無顯著振動和沖擊的場合；
e） 煤礦井下有甲烷及其它爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的場合；
f） 無強磁場、無顯著振動和沖擊的場合；無直接滴水、淋水場合。
產品能承受的最惡劣的貯運條件
a）  高溫：+60 ℃；
b）  低溫：-40 ℃；
c）  濕度：95 %；
三、主要技術指標
 供電電壓及功耗
a）  工作電壓：AC 127 V / AC 220 V / AC 380 V / AC 660 V（變壓器抽頭式）；
b）  視在功率：≤ 150 VA；變壓器原邊地串聯額定值1A保險絲，副邊串聯額定值0.7A保險絲。
5.1.2  后備電源功能
a）  交流供電停止時，電池供電時間 ≥ 2 h；
b）  轉換時間：≤0.5s；
c)   最高充電電壓：28 V；
d)   充電方式：內部浮充；  e)   蓄電池型號規格及數量：D8AH 鎳氫電池組，為20節電池串聯，單節容量：1.2V/8Ah，電池組澆封，符合GB/T 22084.2-2008的要求。
 千兆以太網光端口
a）  接口數量：4個；
b）  傳輸方式：全雙工，TCP/IP協議，光傳輸；
c）  傳輸速率：1 Gbps；
d）  發射光功率：-15.0 dBm ～ 0.0 dBm（單模光纖，1310nm）；
e）  光接收靈敏度：≤-25.0dBm（單模光纖，1310nm）。
f）  傳輸距離：10 km（發射光功率-15～0dBm；接收靈敏度-25.0dBm；使用MGTSV型單模光纜；光纖接點總數8個，其中熱熔接點3個，冷熔接點3個，活動連接點2個。）
百兆以太網光端口
a）  接口數量：1個；
b）  傳輸方式：全雙工，TCP/IP協議，光傳輸；
c）  傳輸速率：10 Mbps / 100 Mbps自適應；
d）  發射光功率：-15.0 dBm～0.0 dBm（單模光纖，1310nm）；
e）  光接收靈敏度：≤-25.0 dBm（單模光纖，1310nm）。
f）  傳輸距離：10 km（發射光功率-15～0dBm；接收靈敏度-25.0dBm；使用MGTSV型單模光纜；光纖接點總數8個，其中熱熔接點3個，冷熔接點3個，活動連接點2個。）
  本安以太網電端口
a）  接口數量：5個；
b）  傳輸方式：全雙工，TCP/IP協議，電傳輸；
c）  傳輸速率：10 Mbps / 100 Mbps自適應；
d）  信號工作電壓峰峰值：1.5 V ～ 5.0 V；
e）  最大傳輸距離：100 m（使用MHYV 2×2×0.8 礦用阻燃通信電纜）。
RS485信號端口
a）  接口數量：4個；
b）  傳輸方式：主從式、半雙工、雙極性；
c）  傳輸速率：1200 bps；
d）  信號工作電壓峰峰值：2.0 V ～ 15.0 V；
e）  最大傳輸距離：10 km (采用MHY32通信電纜，線徑截面不小于1.5 mm2)。
