截止閥,平面/錐面截止閥

截止閥,平面/錐面截止閥|規格型號齊全

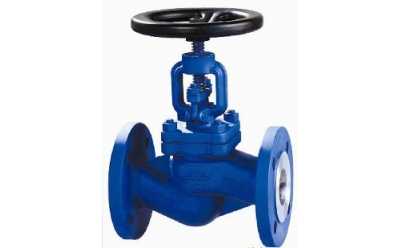

1、截止閥（stopvalve,GlobeValve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。截止閥只適用于全開和全關，不允許作調節和節流。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
執行標準：MT419-1995《液壓支架用閥》
用途：在主進液到操縱閥管路上安裝截止閥，其作用是保證液壓回路開啟或截止液路,從而進行故障查找和局部維修工作，而不影響其他支架的正常工作。
分類：平面截止閥、錐面截止閥、球形截止閥。

2、截止閥技術性能：
1) 工作壓力：15-20MPa
2) 注液時手把力：157N
3) 工作介質：含1％-2％M10的乳化液

3、截止閥規格型號
平面截止閥型號：PJF-10/16、PJF-10/25、PJF-13/16、PJF-13/19、PJF-13/25、PJF-13/25G、PJF13/32、PJF-13/38、PJF-16/25、PJF-19/25、PJF-19/31.5
錐面截止閥型號：NZJF-13/19、NZJF-13/25、NZJF-13/31.5、NZJF-13/32、NZJF-16/25、NZJF-16/31.5、NZJF-16/31.5D、NZJF-16/32、NZJF-16/38、NZJF-16/B40、NZJF-19/31.5、NZJF-19/32、NZJF-19/31.5D、NZJF-19/38、NZJF-19/B40、NZJF25/13、NZJF25/16、NZJF-25/51、NZJF31.5/16、NZJF32/16、NZJF32/19、NZJF38/16
截止閥規格型號：

序號	規格型號	序號	規格型號
1	JZF 13/19	22	NJZF-16/32
2	JZF 13/25	23	NJZF-16/31.5D
3	JZF 16/25	24	NJZF-16/25
4	JZF 19/25	25	NJZF-16/B40
5	JZF 13/32	26	NJZF-16/51
6	JZF 16/32	27	NJZF通用件
7	JZF 19/32	28	NJZF通用件
8	JZF 10-19/32	29	PJZF19/38
9	JZF 13/38	30	PJZF16/31.5
10	JZF 16/38	31	PJZF16/38
11	JZF 19/38	32	PJZFC25-38
12	JZF 25/38	33	PJZF19/51
13	JZF 16/31.5	34	PJZF13/25
14	JZF 19/31.5	35	PJZF13/32
15	JZF 25/31.5	36	PJF13/32
16	JZF 16/B40	37	PJF13/25
17	JZF 19/B40	38	PJF13/19
18	JZF 16/51	39	PJF13/25-2閥墊
19	JZF 19/51	40	PJF13/25-3螺套
20	NJZF-13/19	41	PJF13/25-4閥桿
21	NJZF-16/25	42	PJF13/25-5手輪

4、組成
平面截止閥主要由包括閥體１、閥座２、閥墊３、閥桿４、導套５、活塞６、閥蓋７、牽引手輪８、壓蓋
閥桿4下端設置一小孔，與閥桿上的密封件形成一次平衡，閥桿4上端的小孔與活塞6上的密封件形成二次平衡，牽引手輪壓蓋內加自潤滑平墊9。
5、儲存
①平面截止閥儲存時應排除凈腔內液體，清洗干凈，且涂低凝5號防銹液壓油
②同時將進，回液口堵上塑料塞，并放置于清潔于干燥處保存
6、訂貨須知
①訂貨時須說明產品名稱，型號及其規格，同時說明訂貨數量等
②對特殊要求的產品可協商解決
