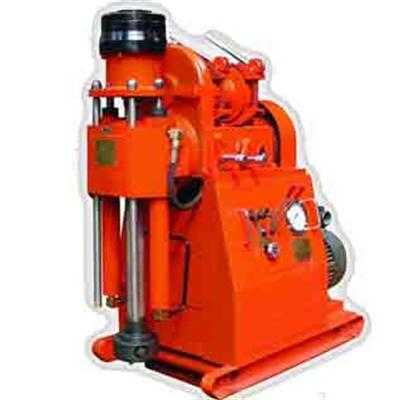

ZLJ煤礦用坑道鉆機

ZLJ煤礦用坑道鉆機|ZLJ150.250.350.700坑道鉆機|探放水鉆機

ZLJ坑道鉆機能滿足用戶200米鉆孔的需求。主要用于礦井內部，供鉆探0～360度的探水，抽放瓦斯、防塵注水及各種工程用孔與地面鉆地質鉆探孔．也可用于地面勘探。

配套
ZLJ坑道鉆機配套泥漿泵、鉆桿、金剛石鉆頭，主要是用硬質合金、金剛石復合片鉆頭回轉鉆進，同時也配套不同直徑的鉆頭，適應不同的鉆探要求。
ZLJ坑道鉆機配套液壓卡盤和液壓給進油缸。

用途
ZLJ坑道鉆機主要用于礦井內部各種角度的探水、探煤、抽放瓦斯、防塵注水及其他用途的鉆孔。
ZLJ坑道鉆機供鉆探0～360度的探放水孔，地質構造孔，滅火孔，抽放瓦斯及其他用途的工程用孔．
在地面鉆地質鉆探孔及其他用途的孔
鐵礦用于鉆探山石，以便利于開采礦石．
工程地質勘察、水文水井、淺層石油、天然氣、地?zé)峒按罂趶交A(chǔ)工程施工；
堤壩注漿和煤礦坑道通風、探水及瓦斯抽放孔等工程施工。

結構特點：
●  ZLJ坑道鉆機采用機械傳動，結構簡單、體積小、重量輕，操作方便、性能可靠，培有液壓盤及液壓給進油缸。
●  鉆機采用機械傳動、液壓給進；鉆機系統簡單，操作方便，在鉆進能力，鉆進效率，使用安全性及可靠等方面都處于國內領先水平。
●  選用標準汽車變速箱離合器，性能可靠，操縱靈活，配件成本底。

ZLJ坑道鉆機型號：
ZLJ-150、ZLJ-200、ZLJ-250、ZLJ-350、ZLJ-380、ZLJ-400、ZLJ-650、ZLJ700

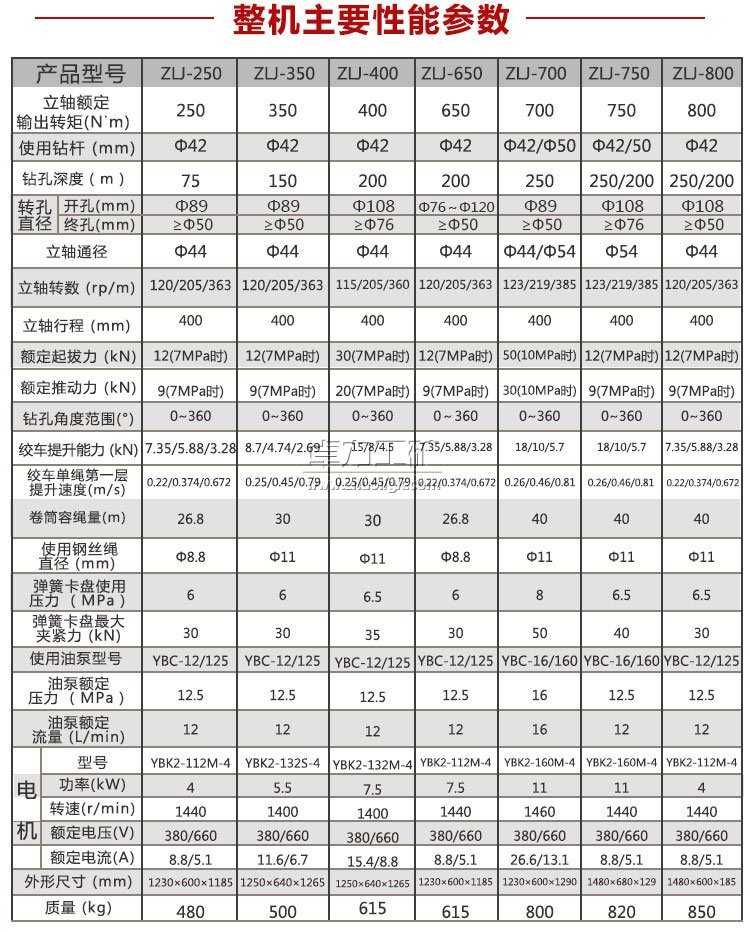

ZLJ坑道鉆機技術參數

項目		單位	數 據 參 數
			ZLJ-250	ZLJ-350	ZLJ-650	ZLJ-400	ZLJ-700
額定 轉矩	高速	N·m	250	350	650	400	700
	中速		150	250	380	230	520
	低速		85	100	214	130	310
額定 轉速	高速	r/min	340	350	270	340	410
	中速		192	170	151	192	198
	低速		112	99	88	112	150
額定壓力		Mpa	8	8	8	8	8
最大給進力		kN	9	9	34	9	34
最大起拔力		kN	12	12	12	12	12
鉆孔傾角		°	0～360°	0~360°	0～360°	0～360°	0~360°
卷筒容繩量		m	26.3	26.3	40	26.3	40
鋼絲繩直徑		Mm	8.8	8.8	11	8.8	11
鉆桿直徑		mm	42	42	42	42	42
供水壓力		Mpa	0.6～1.2	0.6~1.2	0.6～1.2	0.6～1.2	0.6~1.2
功率		kW	4	5.5	7.5	5.5	7.5
電壓		V	380/660	380/660	380/660	380/660	380/660
額定電流		A	8.8/5.3	9/13	15/10	13.4/8.8	17.1/11
外形尺寸 長×寬×高		mm	1235×630×1165	1265×650×1020	1200x1290x700	1280×700×1230
機重		Kg	440	480	630	480	710

ZLJ-150坑道鉆機技術參數：
技術參數 單位 ZLJ150煤礦用坑道鉆機
額定轉矩 N·m 150
額定轉速 r/min 190
系統額定壓力 MPa 8
系統額定流量 L/min 12
最大給進力 kN 10
最大起拔力 kN 15
推進行程 mm 400
鉆孔傾角 ° 0～360
鉆桿直徑 mm 42
絞車提升力 kN —
卷筒容繩量 m —
鋼絲繩直徑 mm —
供水壓力 MPa 0.6～1.2
電動機型號YBK2-112M-4
電動機功率 kW 4
電動機電壓 V 380/660
電動機額定電流 A 8.82/5.09
外形尺寸(長×寬×高) mm 1016×560×1150
機重 kg 450

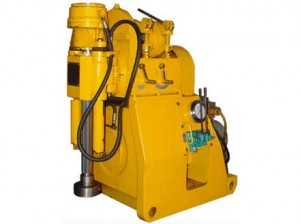

ZLJ-250坑道鉆機技術參數：
鉆進深度 75
鉆孔直徑 Φ50～Φ89
鉆桿直徑 Φ42
不取心鉆頭 Φ50～Φ89
取心鉆頭 Φ55～Φ70
立軸額定轉速（r/min） 340 192 112
立軸額定轉矩（Nm） 85 150 250
主軸傾斜角度 0～360o
立軸行程 400
重量480
立軸額定轉速（r/min） 340 192 112
立軸額定轉矩（Nm） 85 150 250
主軸傾斜角度 0～360o
立軸行程 400
重量480


ZLJ-350坑道鉆機參數
立軸扭矩：N.m 350
使用鉆桿：mm 33.5/42
鉆孔深度：m 200
鉆孔直徑：mm 89
鉆孔角度：0-360度
鉆機功率：kw 5.
鉆機重量 kg 500
外形尺寸：1250*640*1260

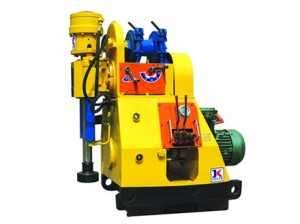

ZLJ-650坑道鉆機
ZLJ-650坑道鉆機技術參數：
鉆進深度 200
鉆孔直徑 Φ76～Φ120
主軸傾斜角度 0～360o
鉆桿直徑 Φ42
不取心鉆頭 Φ50～Φ89
取心鉆頭 Φ55～Φ70
立軸額定轉速（r/min） 340 192 112
立軸額定轉矩（Nm） 85 150 250
電機功率（kW） 7.5
鉆機質量 615



ZLJ700坑道鉆機的技術參數
基本參數名稱 ZLJ-700
立軸額定輸出轉矩(N.M) 700
使用鉆桿 Φ42/50
鉆孔深度 250/200
鉆孔直徑 開孔 Φ108
終孔 ≥Φ76
立軸通徑 Φ54
立軸轉速(r/min) 123/219/385
立軸行程 400
額定起拔力(kN) 50(10MPa時)
額定推動力(kN) 30(10MPa時)
鉆孔角度范圍(°) 0-360
絞車提升能力（kN） 18/10/5.7
絞車單繩第一層提升速度（m/s） 0.26/0.46/0.81
卷筒容繩量 40
鋼絲繩直徑 Φ11
彈簧卡盤使用壓力(Mpa) 8
彈簧卡盤最大夾緊力(kN) 50
油泵型號 YBC-16/160
油泵額定壓力(Mpa) 16
油泵額定流量(Mpa) 16
電機 型號 YBK2-160M-4
功率(kW) 11
轉速(r/min) 1460
額定電壓(V) 380/660
額定電流(A) 26.6/13.1
質量 800
外形尺寸（l×b×h）(mm) 1480×680×1290





坑道鉆機的維護保養：
將鉆機外表面擦拭干凈，并注意鉆機底座滑道，立軸等表面的清潔和良好潤滑。
檢查所有外露螺栓、螺母、保險銷釘?shù)仁欠窭喂炭煽俊?br /> 按潤滑要求加注潤滑油或潤滑脂。
檢查變速箱，分動箱及液壓系統油箱的油面位置。
檢查各處的漏油情況并視情況加以處理。
消除在本班內發生的其它故障。

卓力工礦是國內知名ZLJ煤礦用坑道鉆機生產廠家，有豐富的經驗為客戶提供高品質的ZLJ煤礦用坑道鉆機及完善的售后服務，如果您想了解最新ZLJ煤礦用坑道鉆機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：ZLJ煤礦用坑道鉆機發貨時間？ ZLJ煤礦用坑道鉆機售后保障？ ZLJ煤礦用坑道鉆機訂貨需要提供什么信息？

產品標簽：ZLJ煤礦用坑道鉆機| ZLJ150.250.350.700坑道鉆機|探放水鉆機
