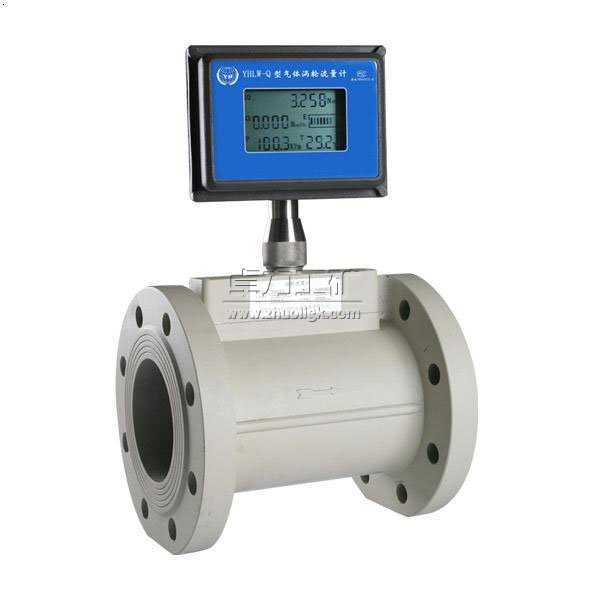

氣體渦輪流量計

氣體渦輪流量計|氣體渦輪流量計廠家

氣體渦輪流量計主要用于工業管道中空氣,氮?dú)?氧氣,氫氣,沼氣,天然氣,蒸汽等介質流體的流量測量,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。
氣體渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。
有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。

應用領域：
適用于天然氣、氮?dú)?、壓縮空氣等中低流速潔凈氣體；不適用液體或高溫蒸汽及濕氣。

分類
氣體渦輪流量計按功能分類可分為3大類
1、氣體渦輪流量傳感器/變送器:
氣體渦輪流量傳感器/變送器
氣體渦輪流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6.。
應用場合:：可作為工況流量信號的采集儀表，將流量信號遠傳至上位機
2、智能一體化氣體渦輪流量計
一體化智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高
智能一體化氣體渦輪流量計
智能一體化氣體渦輪流量計
、不受外界電源干擾、抗雷擊、成本低等明顯優點。
應用場合:：
1.在溫度、壓力相對穩定的工況現場，作為工業控制儀表。
2.在溫度、壓力相對穩定的工況現場，用戶可根據儀表示值氣體方程 自行運算到標況流量。
3.智能溫壓補償一體化氣體渦輪流量計
HLWQ-D型氣體渦輪量計內置溫度、壓力傳感器和智能流量積算儀，通過微處理單元對實時采集的流量、溫度、壓力信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，然后將標準狀態下的體積流量直觀的顯示出來。
應用場合:：精確計量或貿易結算

特點
壓力損失小，葉輪具有防腐功能；
采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越。
具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%
儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強
采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年
采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同
屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸。
采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作。
采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr13）防腐性能好。
容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，
內部清洗簡單。
有較強抗磁干擾和振動能力、性能可靠、壽命長
下限流速低,測量范圍寬，
現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上，
耐腐蝕，適用于酸堿溶液

技術參數
公稱口徑：
管道式：DN4～DN200
插入式：DN100～DN2000
精度等級：　管道式：±0.5級，±1.0級
插入式：±1.5級、±2.5級
環境溫度：　-20℃～50℃
介質溫度：　測量液體：-20℃～120℃
測量氣體：-20℃～80℃
大氣壓力：　86KPa～106KPa
公稱壓力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等級：　ExdIIBT4
連接方式：　螺紋連接、法蘭夾裝、法蘭連接、插入式等
直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN
液體：上游直管段應≥20DN，下游直管段應≥5DN
插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）
顯示方式
（1）遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表)
（2）現場顯示：8位LCD顯示累積流量，單位(m3)
4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速
（3）溫度壓力補償型：
A、顯示標準瞬時流量及標準累計流量
B、顯示當前壓力、溫度、電池電壓
輸出功能
（1）脈沖輸出，p-p值由供電電源確定
（2）4～20mA兩線制電流輸出
（3）單位體積脈沖輸出及傳感器原始脈沖輸出
（4）帶有RS485通迅接口
供電電源
（1）DC5～24V
（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上
（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
傳輸距離：傳感器至顯示儀距離可達500m
基本參數：

儀表口徑及連接方式	25、40、50、80、100、150、200、250采用法蘭連接
	25、40可采用螺紋連接
精度等級	±1.5%R、±1%R
量程比	1:10；1:20；1:30
顯示方式	寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量
	溫度、壓力、時間、日期、電池電量
儀表材質	表體：304不銹鋼；葉輪：防腐ABS或優質鋁合金；顯示器：鑄鋁
溫度、壓力傳感器	內置
被測介質溫度（℃）	-30℃～+80℃
環境條件	介質溫度：-30℃～+80℃，相對濕度5%～90%，大氣壓力86～106Kpa
通訊信號	三線制工況脈沖、三線制標況脈沖
	三線制4-20mA、RS485協議、IC卡信號
供電電源	內置鋰電池、外供24VDC雙供電
傳輸距離	≤1000m
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6
防護等級	IP65

使用條件：
· 環境溫度：-30℃～+ 60℃ ；
· 大氣壓力：86KPa～106KPa；
· 介質溫度：-30℃～+ 80℃ ；
· 相對濕度：5%～95%

使用和維護
為保證氣體渦輪流量計長期正常工作，必須經常檢查流量計的運行狀況，作好維護工作，發現問題及時排除。
　　1、渦輪流量計投運前要先進行儀表系數的設定，仔細檢查，確定流量計接線無誤、接地良好后方可送電。
　　2、定期對流量計進行清洗、檢查和復校。設有潤滑油或清洗液注入口的流量計，應按說明書的要求定期注入潤滑油或清洗液，以維護葉輪良好運行。
　　3、監查顯示儀表狀況，評估顯示儀表讀數，有異常要及時檢查。
　　4、保持過濾器暢通。過濾器被雜質堵塞，可以從其入口、出口處壓力表讀數差的增大來判斷出，出現堵塞及時排除，否則，會嚴重降低流量。
　　5、對于大流量貿易結算計量，為保證流量計的精確度，流量計必須經常校驗?，F(xiàn)場應配備在線校驗設備，或配備可移動式校驗裝置，雖然一次性投資較大，但從長遠經濟利益考慮是值得的。



卓力工礦是國內知名氣體渦輪流量計生產廠家，有豐富的經驗為客戶提供高品質的氣體渦輪流量計及完善的售后服務，如果您想了解最新氣體渦輪流量計價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：氣體渦輪流量計發貨時間？ 氣體渦輪流量計售后保障？ 氣體渦輪流量計訂貨需要提供什么信息？

產品標簽：氣體渦輪流量計| 氣體渦輪流量計廠家
