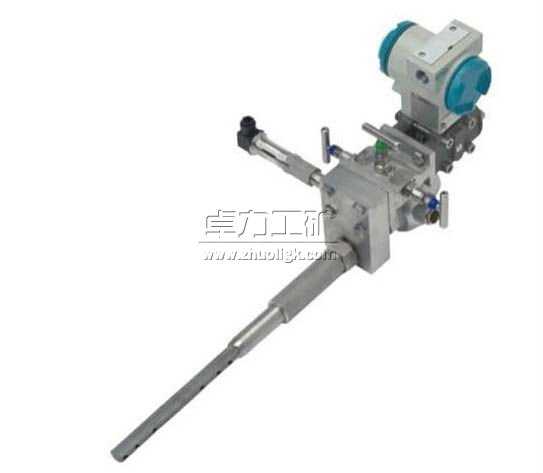

KEDTB德?tīng)査土髁坑?jì)

KEDTB德?tīng)査土髁坑?jì)|德?tīng)査土髁總鞲衅鱸德?tīng)査土髁坑?jì)廠家

德?tīng)査土髁坑?jì)是一種插入式流量測量?jī)x表。在管道中插入一根德?tīng)査蛡鞲衅?, 當流體流過傳感器 時 , 在其前部 迎流方向 產生一個高壓分布區 , 在其后部產生一個低壓分布區。

測量原理
運用方式
KEDTB德?tīng)査土髁坑?jì)是運用差壓式的工作原理，插入式的安裝方法，設計生成的一種流量傳感器。
取壓方式
KEDTB德?tīng)査土髁坑?jì)取壓方式是通過一直徑約為20毫米的探頭（或探針），探頭前后有二排不均勻分布的、若干個8毫米的引壓孔。通過該二排孔將管道從上到下（/從左到右）的不同壓力（/流速）在孔內取平均，（因?yàn)楣艿纼蓚?cè)流速慢，中間快）構成了差壓，進而可以計算出質量流量或體積流量。

質量流量計算
方法
KEDTB德?tīng)査偷牧髁坑?jì)算基本是按照歐盟標準流體軟件中指定的方法計算。具體是下列各計算公式：
其中
Qm :
質量流量， 量綱為kg/s;
ζ:
探頭的阻力參數（阻斷系數），無量綱；（每個探頭有一個值，在計算報告中）
ε:
膨脹系數;不可壓縮介質時，為1。氣體測量時，需要加入，可查表。無量綱；
d：
管道的內徑，單位為米
dp：
差壓，實測參數、單位為pa=n/?=kg/s2m
ρB ：
運行條件時的介質密度，單位為kg/m3
所以，根據差壓、內徑、探頭自身提供的阻斷系數和介質工作密度就可以計算質量流量。問題是工作密度，可能需要溫壓補償，通過查表的方式（ρB =f（t，P）），或者調用（使用）大多數PLC或者DCS中內置的標準計算密度子程序。對于氣體，需要確定具體的膨脹系數。

技術參數
KEDTB型號
H50A精小管段型
通徑范圍 3~100mm
適用介質 氣體、液體或蒸汽
壓力范圍 -1.0-78.0mPa
安裝方式 與管道直接焊接、法蘭連接、螺紋連接
各種許可 Eex隔爆，高壓通過壓力設備檢測
精度指標 優于讀數的1%，重復性為0.1%
量程比 大于30：1，雙向測量
溫度范圍 -20℃~490℃
可選 一體化溫度和壓力測量；室外一體化防水盒
H150高溫高壓分體型
通徑范圍 30-9000mm
適用介質 氣體、液體或蒸汽
壓力范圍 -1.0-68.0mPa
安裝方式 與管道直接焊接、法蘭連接、螺紋連接
各種許可 Eex隔爆，高壓通過壓力設備檢測
精度指標 優于讀數的1%，重復性為0.1%
量程比 大于30：1，雙向測量
溫度范圍 -20-500℃
可選 一體化溫度和壓力測量；室外一體化防水
H250安全法蘭鎖定型
通徑范圍 30-3000mm
適用介質 高壓蒸汽、高壓氣體或高壓液體
壓力范圍 -1.0-38.0MPa
安裝方式 氣體時，探頭要向上稍加傾斜，末端低
液體時，探頭從管道下方插入，或者有向上傾斜的角度
各種許可 Eex隔爆，高壓通過壓力設備檢測
精度指標 優于讀數的1%，重復性為0.1%
量程比 大于30：1，雙向測量
溫度范圍 -200℃~1240℃
安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料
指定材料 可選 一體化溫度和壓力測量；室外一體化防水盒
與變送器的連接 直接焊接，單截止閥和雙截止閥可以根據需要，特別訂制
H350高性能在線插拔型
通徑范圍 30-6000mm
適用介質 氣體、液體或潮濕氣體
壓力范圍 -1.0-68.0MPa
安裝方式 氣體時，探頭要向上稍加傾斜，末端低
液體時，探頭從管道下方插入，或者有向上傾斜的角度
各種許可 Eex隔爆，高壓通過壓力設備檢測
精度指標 優于讀數的1%，重復性為0.1%
量程比 大于30：1，雙向測量
溫度范圍 -20-500℃
安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料一致或同類型材料
可選 一體化溫度和壓力測量；室外一體化防水盒
H450智能單桿在線驅動型
通徑范圍 30-3000mm
適用介質 氣體或者液體，具有在線快速拆卸組件
壓力范圍 -1.0-6.5MPa
安裝方式 氣體時，探頭要向上稍加傾斜，末端低
液體時，探頭從管道下方插入，或者有向上傾斜的角度
各種許可 Eex隔爆，高壓通過壓力設備檢測
精度指標 優于讀數的1%，重復性為0.1%
量程比 大于30：1，雙向測量
溫度范圍 -20℃~500℃
安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料
指定材料 可選 一體化溫度和壓力測量；室外一體化防水盒
H650防腐法蘭安全鎖定型
通徑范圍20-9000mm
適用介質 蒸汽
壓力范圍 -0.1-25.5MPa
安裝方式 法蘭
精度指標 優于讀數的1%，重復性為0.1%
量程比 大于30：1，雙向測量
溫度范圍 -200℃~1240℃
安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料
一致或同類型材料
探頭材料 不銹鋼（1.4571，標準探頭）；1.4828（耐高溫材料）；1.4539，哈氏C4，Haynes合金（用于帶氧化性的腐蝕介質）；15Mo3, ，10CrMo910 ，13CrMo44，x20CrMov121，P91（各種鍋爐鋼）；其它用戶
指定材料
可選 一體化溫度和壓力測量；室外一體化防水盒
H750高性能高溫高壓雙支撐型
通徑范圍 30-9000mm
適用介質 氣體或潮濕氣體
壓力范圍 -1.0-39.0MPa
安裝方式 氣體時，探頭要向上稍加傾斜，末端低
各種許可 Eex隔爆，高壓通過壓力設備檢測
精度指標 優于讀數的1%，重復性為0.1%
量程比 大于30：1，雙向測量
溫度范圍 -20℃~600℃
安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料
一致或同類型材料 探頭材料 不銹鋼（1.4571，標準探頭）；1.4828（耐高溫材料）；1.4539，哈氏C4，Haynes合金（用于帶氧化性的腐蝕介質）；15Mo3，10CrMo910 ，13CrMo44，x20CrMov121，P91（各種鍋爐鋼）；其它用戶
指定材料 可選 一體化溫度和壓力測量；室外一體化防水盒
與變送器的連接 分體安裝的R1/2外螺紋，1/2NPT外螺紋和R1/2球閥；用于一體化安裝的DIN閥組，三閥組；各種壓力截止閥，球閥或滑閥連接（材料可選）可以根據需要
