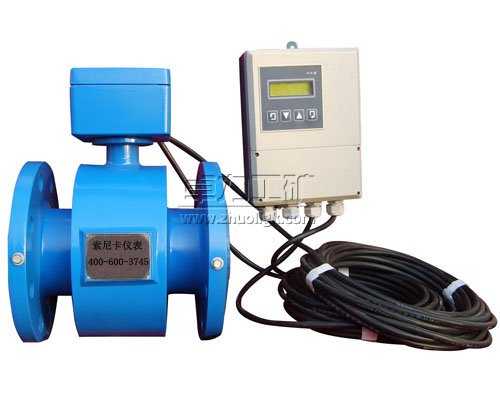

LDE-F分體式電磁流量計

　　分體式電磁流量計廣泛用于導電液體介質的體積流量。直接顯示正反向流量及百分流量、流速等數據精度等級優于0.5% 公稱通徑：DN6-DN2200

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

LDE-F分體式電磁流量計說明書

LDE-F分體式電磁流量計

LDE-F分體式電磁流量計|分體式電磁流量計

分體式電磁流量計廣泛用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。

工作原理

分體式電磁流量計流量顯示4行中文液晶，直接顯示正反向流量及百分流量、流速等數據精度等級優于0.5%
參數設置
通過面板上的按鍵或直接設置各項參數：流量顯示單位、輸出信號量程   及脈沖當量值、零點調整、阻尼時間等
輸出信號
電流輸出 4-20mA
頻率輸出有源脈沖：高電平≥20V 低電平≤0.5V 負載電流≤20mA
無源脈沖：高電平=外接電源-1V(外接電源電壓應≤30V) 低電平≤0.5V 負載
                  電流≤50 mA
通訊接口 RS485
防護等級 IP65
防爆等級：Exd(ib)ibqIIBT5
工作電源直流24V或交流220V

技術參數

◆公稱通徑：DN6-DN2200

◆測量介質：各種液體和液固兩相流體。

◆流速范圍：0.2～8m/s

◆工作壓力：1.6-4.0MPa

◆環境溫度：-40℃～+50℃

◆介質溫度：聚四氟乙烯襯里≤180℃

◆橡膠材質襯里≤65℃

◆儀表精度：管道式0.5級、1.0級；

◆防爆標志：ExmibdⅡBT4

◆防爆證號：GYB01349

◆外磁干擾：≤400A/m

◆外殼防護：一體化型： IP65；

◆分離型：傳感器IP68(水下5米，僅限于橡膠襯里)

◆轉換器IP65

◆輸出信號：4～20mA.DC，負載電阻0～750Ω

◆通訊輸出：RS485 、RS232 、Hart和Modbus等數字通訊信號輸出

◆電氣連接：M20×1.5內螺紋，φ10電纜孔

◆電源電壓：90～220V.AC、24±10%V.DC

◆最大功耗：≤10VA

分體式電磁流量計

分體型轉換器安裝尺寸

襯里材料的選擇

應根據被測介質的腐蝕性、磨損性及溫度來選擇。硬/軟橡膠可耐一般的弱酸、堿的腐蝕，耐溫65℃，軟橡膠油耐磨性，聚四氟乙烯幾乎能耐出磷酸以外的強酸、堿腐蝕，介質溫度可達130℃，但不可磨損。聚氨酯橡膠有較好的耐磨損，但不耐酸、堿腐蝕，耐溫度性較差，介質溫度小于65℃.參考表如下：

襯里材料	主要功能	適應范圍
硬橡膠	1、開奶常溫下的鹽酸、醋酸、草酸、氨水、磷酸及 50%的硫酸、氫氧化鈉、氫氧化鉀。 2、忌強氧化劑	1、低于65℃ 2、一般的鹽、堿、鹽溶液
軟橡膠	1、有較好的彈性，耐磨性能較好。 2、耐一般的低濃度酸、堿、鹽介質的腐蝕。 3、不耐氧化性介質的腐蝕。	1、低于65℃ 2、測一般水、污水、泥漿、礦漿
聚四氟乙烯 (PTFE) 改性聚四氟乙烯 (PEA)	1、塑料中化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸。也能耐濃堿和有機溶劑。 2、耐磨性和粘結性差。	1.-40℃～﹢130℃(PYFE) -40℃～﹢200℃(PFA) 2.酸、堿等強腐蝕介質 3.衛生類介質

卓力工礦是國內知名LDE-F分體式電磁流量計生產廠家，有豐富的經驗為客戶提供高品質的LDE-F分體式電磁流量計及完善的售后服務，如果您想了解最新LDE-F分體式電磁流量計價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
