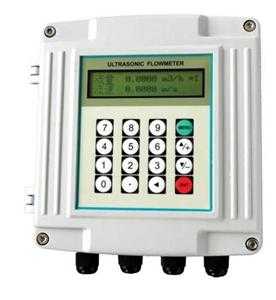

MLF-100系列超聲波流量計

　　超聲波流量計以速度差法為原理，測量圓管內液體流量。超聲波流量計轉換器形式有：壁掛式、盤裝式、一體式；超聲波流量計傳感器形式有：插入式、管段式、外夾式。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

MLF-100系列超聲波流量計說明書

MLF-100系列超聲波流量計

MLF-100系列超聲波流量計|超聲波流量計

超聲波流量計以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。

超聲波流量計特點

1.測量線性度優于0.5％，重復性精度優于0.2%，高達40皮秒的時差測量分辨率，使測量精度達到±1%。
2.每個測量周期中128次數據采集輔助以最新研發的流量計時差分析軟件，性能優異，顯示數據更穩定、準確、線形度更好。
3.隔離型RS485接口，流量計與二次表之間可通過RS485總線通訊，傳輸距離千米以上。
4.帶有3路精度0.1%的模擬輸入接口，可連接溫度、壓力、液位等信號。
5.1路4-20毫安模擬輸出可作為流量/熱量變送器。
6.2路3線制PT100電阻信號輸入可作為熱量表。
7.3路4-20毫安模擬輸入，可以作為數據采集器, 模擬輸入接口也可以作為數字輸入接口使用。
8.帶有雙路隔離型可編程OCT輸出，用于輸出累計脈沖、工作狀態等。
9.污水管道測量效果好，可以對絕大多數污水管道進行穩定可靠測量。
10.超聲波傳感器可以選擇外夾式，插入式，管段式，還可以支持任意角度安裝的水表傳感器，包括平行插入傳感器。
11.具有一個雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20毫安模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備。
12.流量計工作用參數可以固化到機內的FLASH存儲器中，不會發生參數丟失的問題。固化的工作參數可以選擇上電時自動調出。
13.硬件模塊化設計。有主板模塊、4-20毫安輸出模塊、脈沖輸出模塊、打印機模塊、并口鍵盤顯示模塊、串口鍵盤顯示模塊等組成，用戶可根據需要選擇。
14.MODBUS協議、MBUS協議、FUJI擴展協議、簡易水表協議等不同的軟件通信協議供用戶選用。推薦的協議是MODBUS-RTU或MODBUS-ASCII協議。
15.日累計可記錄前64天，月累積前32個月（2年），并且增加了年月日記錄內容。年月日累積數據都可以通過MODBUS協議讀出。
16.16次上斷電時間流量計記錄。數據都可以通過MODBUS協議讀出。
17.定時打印、數據輸出功能，自動顯示下次打印輸出的時間，22項可編程定時打印內容。定時打印功能能夠?qū)崿F(xiàn)數據的自動定時輸出或者是自動記錄。
18.OCT1累計脈沖輸出的脈沖寬度可以在6毫秒-1秒之間設定。出廠默認值是200毫秒。
19.帶有鍵盤顯示器并行接口，連接顯示組件可組成簡易流量計。
20.串口鍵盤顯示組件可直接連接在串口上，參數設置完成后即可帶電拔插。
21.具有依靠流體聲速判斷流體種類的功能，可以對流體類型做出識別。
22.具有一個可編程內置的定量控制器。可使用外部輸入信號或者是MODBUS指令啟動。
23.單一24V直流電源工作，工作電流小于50毫安。（在不連接顯示器，蜂鳴器不鳴響的條件下）。

超聲波流量計主要技術指標：

	插入式超聲波流量計		管段式超聲波流量計		外夾式超聲波流量計
管徑范圍	DN80-4000		DN20-2000		DN20-4000
流速范圍（m/s）	0.01～12
測量介質	飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體
管道材質	金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材質（如PVC,有機玻璃等）
管襯材質	玻璃鋼、沙漿、橡膠等
信號輸出	1、4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。 2、累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。 3、RS-485:光電隔離，波特率可選擇，傳輸距離大于1.6Km. 4、打印機：RS-232串口模式。打印機為選配件。 5、M-BUS.
鍵盤	2×8漢字鍵盤
顯示器	2×10漢字顯示或英文顯示
測量功能	顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。
數據存貯	可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。
環境溫度	轉換器：-10～45℃（特殊環境請說明）傳感器：-40～+60℃（常溫型）　 -40～+160℃(高溫型)
傳感器材質	不銹鋼和陶瓷	不銹鋼和普通碳鋼		常溫型為尼龍高溫型為合金鋁
傳感器承壓能力	管內部分壓力≤4.5MPa	DN20~700mm≤2.5MPa DN800~2000mm≤1.6MPa		與管道內壓力無關建議不浸水工作
傳感器防護等級	IP68
轉換器防護等級	壁掛式轉換器：IP65 盤裝式轉換器： IP52 一體式轉換器： IP67
防爆等級	EXdⅡBT6
傳感器電纜長度	≤ 500m		≤500m		≤300m
傳感器電纜型號	專用電纜SEYV-75-2(直徑7mm)，越短越好，減少干擾，也可以加長到300m若長要加粗電纜
工作電源	AC220V, DC12～36V0.8A(可選)
轉換器外形尺寸	壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm
傳感器外形尺寸	220×ø20(桿部)*ø50(連接部)mm		見管段傳感器數據表		60×40×35mm
轉換器重量	壁掛式：1.2Kg 盤裝式： 0.8Kg 一體式： 1.4Kg
傳感器重量	0.7Kg/支		見管段傳感器數據表		0.2Kg/支
熱量測量功能	測量供熱量、熱損耗、入口溫度、出口溫度

可選擇的傳感器類型及相應的型號：

可選配的傳感器		測量范圍	流體溫度	精度
標準外夾式超聲波流量計	TS-2(小型)	DN15-100mm	-40℃～90℃	優于±1%
	TM-1(中型)	DN50-1000mm
	TL-1(大型)	DN300-2000mm
高溫外夾式超聲波流量計	HTS-1(小型)	DN15-100mm	-40℃～160℃
	HTM-1(中型)	DN50-1000mm
插入式超聲波流量計	TC-1(標準插入)	DN80-2000mm	-40℃～160℃
	TLC-2(加長插入)
管段式超聲波流量計	標準管段式	DN15-1000mm (詳見管段參數規格表)	-40℃～160℃	優于±0.5%

源電	AC220V或DC8-36V
入輸	3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入
出輸	隔離,RS232/RS485 輸出,2 路隔離OCT輸出,1 路隔離4-20mA 輸出(無源)
通信協議	METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水

超聲波流量計產品選型

規格代碼									說明

儀表種類	MFL-100								超聲波流量計
傳感器形式		1							插入式
		2							管段式
		3							外夾式
公稱通徑			-XXX						100表示DN100
被測介質溫度				-0					常溫型-40～+60℃
				1					高溫型-40～+160℃
輸出信號					0				4～20mA
					1				0-20VDC
通訊方式						0			無
						1			RS-232
						2			RS-485
供電方式							0		交直
							1		直流
流量量程								-XXX	例：2000表示最大流量2000m3/h

卓力工礦是國內知名MLF-100系列超聲波流量計生產廠家，有豐富的經驗為客戶提供高品質的MLF-100系列超聲波流量計及完善的售后服務，如果您想了解最新MLF-100系列超聲波流量計價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
