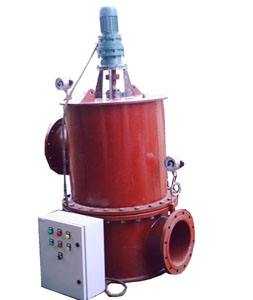

全自動反沖洗濾水器

全自動反沖洗濾水器|全自動反沖洗式工業濾水器

全自動反沖洗濾水器應用在各大電站、化工、印染、造紙等行業供用水管道上，屬于替代二次濾網的小型濾水器，可任意選定粘度，具有體積小，造價低，過濾流量大等諸多優點，濾水器特別適用于母管制供用水的分支管道上，從而具有二次濾網所不及的優點。過濾面積為流通面積的2.5-3倍，在環形不銹鋼板上包含有許多小孔，主回路為雙層結構，反沖洗回路為單層結構，能夠達到很高的強度，全部采用不銹鋼制造，其結構合理，性能可靠，經久耐用，其濾芯更換也非常方便。
訂做該產品時需注明是主回路，還是旁路（即反沖洗）。

結構
1)、本系列濾水器由①轉動軸、②定位桿、③支架殼體、④網芯、⑤進水口、⑥出水口、⑦排污口組成。一般水質為淡水型的，濾網和內部主要部件為普通不銹鋼材質，若為海水或具有強酸堿型的，則采用特殊不銹鋼材質。
2)、濾水器入管道系統后，水就會從進水口進入濾水器，過濾后的水從出水口流出，當水雜質能過網芯時，由于體積大于網芯孔，而被截留在網芯上，當聚集到一定數量時，即造成進、出水口之間有一定壓力差，這時，可轉動網芯進行輪次自動反沖洗，雜質就會從排污口自行排出，如此往復循環，用戶可根據水中雜質多少、而定時、定期自動反沖排污。
由于從江河、湖海中取水的來源不同，所以在水中存在著多種多樣的雜質，如工業廢棄物、浮草、魚蝦、田螺等。有時，在進入供用水系統的管邊前，都采用簡單的柵欄過濾，條件比較好的或用一次濾網進行處理，但處理后的水中仍存在著一些體積較小的雜質。當它們?cè)诠┯盟到y(tǒng)中聚積到一定程度而不清除時，將導致通流面積減小，最終產生堵塞，嚴重時造成停機，對安全運行構成極大威脅。

原理
1、壓差排污：濾水器接入管道系統后，水由下部進水口進入濾水器，過濾雜物后的水從出水口流出，當水中雜質通過網芯時，由于體積大于網芯孔，而衩截留在網芯上，當聚積到一定數量時，即造成進水口和出水口有一定壓差值。當濾網的進口壓力表和出口壓力表水壓差增大到規定數值時（濾網精度直徑不同壓差不同，一般為0.05Mpa），壓差變送器信號接通控制信號，控制機構打開電動排污閥，電動減速機將以每分鐘1-3轉的轉速運轉，水流對附著在網芯內側壁面上的雜質污物反向沖洗，經由排污管路和排污閥門排入冷卻水出，將附著物排出濾網，待內處壓差恢復到正常時關閉排污閥，從而完成過濾排污工作過程。
2、定時排污：用戶如需要可設置排污時間性，在0-99小時內設定清洗排污時間,一般設置為6個小時排污一次,時間設定可以按照水質的情況而做相應調整。即設定時間啟動電動減速機進行反轉使排污閥打開，依次進行反轉反沖洗排污。直至全部腔室反沖完畢，電動減速機構停止工作，電動排污閥關閉，排污工作全部結束。根據需要和可能客戶可手動開啟排污按鈕，進行調控檢驗使用系統操作模式。
　　
反沖洗工業濾水器安裝在電站、化工、印染、造紙等各種行業的供用水管道上，主要適用于Dg500mm以下的管道，從而可代替二次濾網，節約開支，并具有如下優點；
1:外型尺寸小，便于現場的布置和安裝。
2:網板材質及結構最大限度提高水流的過流面積，有效減少濾網水阻，保證運行可靠不發生卡、堵、塞現象,大大延長了濾網。
3:濾網采用3-6mm不銹鋼板整體沖壓成形，網芯應能承受150 kPa的差壓，而不變形、不損壞。具有工作壽命長、耐腐蝕、不生銹、表面光潔、不結垢的特性。
4:通過差壓控制器，定時自動啟動減速機可進行正反轉沖洗，具有清污效果強、排污耗水量少。
5:濾水器進、出水口結構為上下分體式，不僅避免水壓直接沖擊濾網,也改變了傳統濾網過濾時因雜物遠離排污口,排污時需對幾個過濾室逐一清洗,往往會造成卡堵現象。

濾水器主要技術參數
　　1.公稱壓力：1.0MPa1.6Mpa
　　2.工作電源：380VAC50Hz
　　3.工作介質：水
　　4.壓力損失：0.02Mpa
　　5.介質溫度：5℃~80℃
　　6.水過濾精度：￠2~￠5mm（也可按用戶要求制作）
　　7.環境濕度：≤95%
　　8.清污方式：自動反沖洗濾網
　　9.工作壓力范圍：0.3~1.6Mpa
　　10.工作電源：380VAC50Hz
　　11.控制柜抗干擾性能：GB162和IEC-255-4
　　12.反沖流量：小于總流量的20%
　　13.濾水器及排污閥法蘭標準:HG20593-97
　　14.排污方式：自動旋轉排污管
　　15.絕緣耐壓：DL478和IEC-254-4
　　16.安裝方式：濾水器直立安裝
　　17.驅動方式：手動、電動、全自動

訂購旋轉反沖洗濾水器請?zhí)峁┮韵聟?shù)：
1.過濾介質
2.進出水管接口管徑
3.過濾網孔直徑
4.流 量____t/h
5.壓力、溫度
6.安裝要求及制動方式
確定濾水器安裝位置和安裝型式(如:高進低出式,斜插式,側進中出式等)。

卓力工礦是國內知名全自動反沖洗濾水器生產廠家，有豐富的經驗為客戶提供高品質的全自動反沖洗濾水器及完善的售后服務，如果您想了解最新全自動反沖洗濾水器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：全自動反沖洗濾水器發貨時間？ 全自動反沖洗濾水器售后保障？ 全自動反沖洗濾水器訂貨需要提供什么信息？
