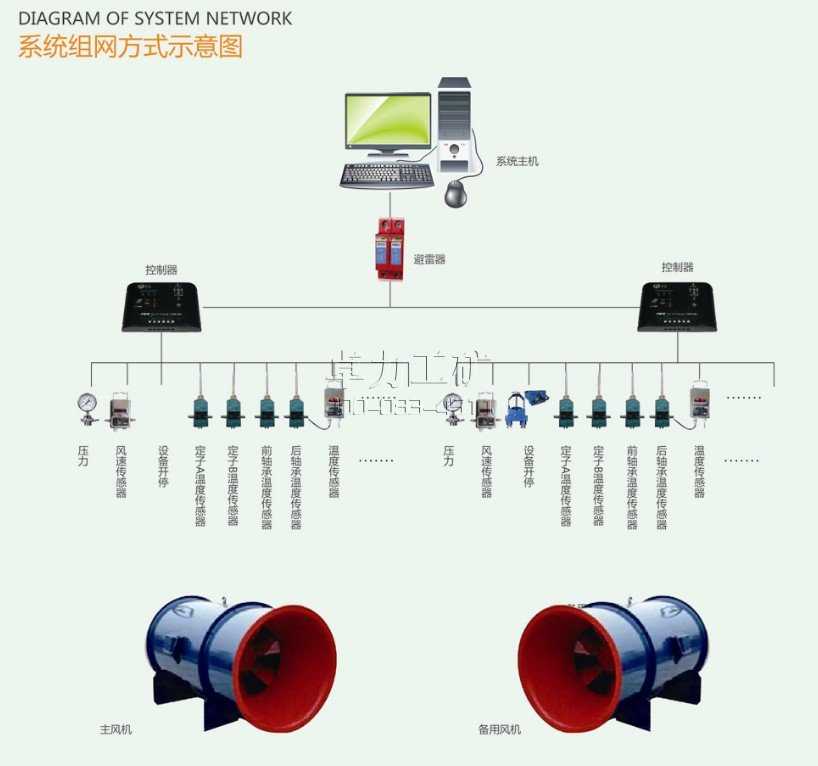

系統概述：
     KJ645煤礦用主通風機監測系統的設計是以《煤礦安全規程》為依據，對煤礦井下實際情況進行考察之后，綜合各方面的要求設計出來的，監控設備的種類、數量、性能符合《煤礦安全規程》的有關規定，適用各類大中小型煤礦。該系統可采集風速、溫度、甲烷、風量、振幅等性能參數，以及設備開停、供電狀態等生產參數，是煤礦安全生產的必備設備。
使用環境
系統中用于機房、調度室的設備，應能在下列條件下正常工作：
a) 環境溫度：15 ℃～30 ℃；
b) 相對濕度：40 %～70 %；
c) 溫度變化率：小于10 ℃/h，且不得結露；
d) 大氣壓力：80 kPa～110 kPa；
e) GB/T 2887-2008規定的塵埃、照明、噪聲、電磁場干擾和接地條件。

主要技術指標：
最大監控容量
　　系統允許接入的KJJ63隔爆兼本安環形網絡通訊接口數量：3臺
　　系統允許接入的KXJ8/660隔爆兼本安PLC控制器數量：3臺

雙機切換時間
從工作主機故障到備用主機投入正常工作時間應不大于5 min

備用電源工作時間
在電網停電后，系統應具有備用電源功能，地面中心站備用電源在系統電網停電后應保證中心站設備正常工作不小于2 h，井下后備電源供電在系統電網停電后應保證系統井下設備正常工作不小于2 h

統計值時間
模擬量統計值應是5 min的統計值

傳輸性能
井上交換機與計算機通訊
    a) 傳輸端口：2路
    b) 傳輸協議：TCP/IP協議
c) 傳輸速率：10 Mbps/100 Mbps自適應
環網接口與環網接口通訊
    a) 傳輸端口：2路
    b) 傳輸協議：全雙工TCP/IP
    c) 傳輸速率： 1 Gbps
    d) 波長為1310 nm的MGTSV 煤礦用阻燃單模通信光纜
環網接口與PLC接口通訊
    百兆以太網光端口
   a）  接口數量：1個
　　b）  傳輸方式：全雙工TCP/IP；
　　c）  傳輸速率：10 Mbps / 100 Mbps自適應
　　d）  波長為1310 nm的MGTSV 煤礦用阻燃單模通信光纜
本安以太網電端口
a）  接口數量：3個；
　　b）  傳輸方式：TCP/IP協議
　　c）  傳輸速率：10 Mbps / 100 Mbps自適應
　　d）  信號工作電壓峰峰值：1 V ～ 5 V
　　e）  最大傳輸距離：100 m
PLC控制器與分站通訊
    a) 傳輸端口：1路
    b) 傳輸方式：主從、半雙工、RS485、雙極性
    c) 傳輸速率：1200 bps
    d) 傳輸距離：1 km（采用MHY32或MHYBV主傳輸通信電纜：線徑截面不小于1.5 mm2）

信號制
模擬量：模擬量傳感器輸出信號為200 Hz～1000 Hz頻率信號，信號脈沖寬度大于0.3 ms，高電平不小于3 V（輸出電流為2 mA時），低電平不大于0.5 V
開關量：1） PLC無源接點信號：20路本安無源接點信號輸入，外接電阻不小于90 kΩ時對應邏輯"0"；外接電阻不大于300 Ω時對應邏輯"1"
       2） 電平信號：輸出高電平時應不小于3 V（輸出電流為2 mA時），輸出低電平時不大于0.5 V，高電平對應邏輯"1"；低電平對應邏輯"0"
3)  電流信號：0 mA/5 mA，不大于0.5 mA對應邏輯"0"，不小于3 mA對應邏輯"1"
控制量信號：無源接點信號輸出，接點容量為AC 36 V/5 A（阻性負載，常開接點），接點閉合時接觸電阻不大于1 Ω
