KJ646煤礦用帶式輸送機電控系統

　　KJ646煤礦用帶式輸送機電控系統可采集跑偏、閉鎖、撕裂、溫度、煙霧、速度、煤位等性能參數，以及設備開停等生產參數，可以控制設備的起動、停止，是煤礦安全生產的必備設備。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

KJ646煤礦用帶式輸送機電控系統說明書

KJ646煤礦用帶式輸送機電控系統

KJ646煤礦用帶式輸送機電控系統|

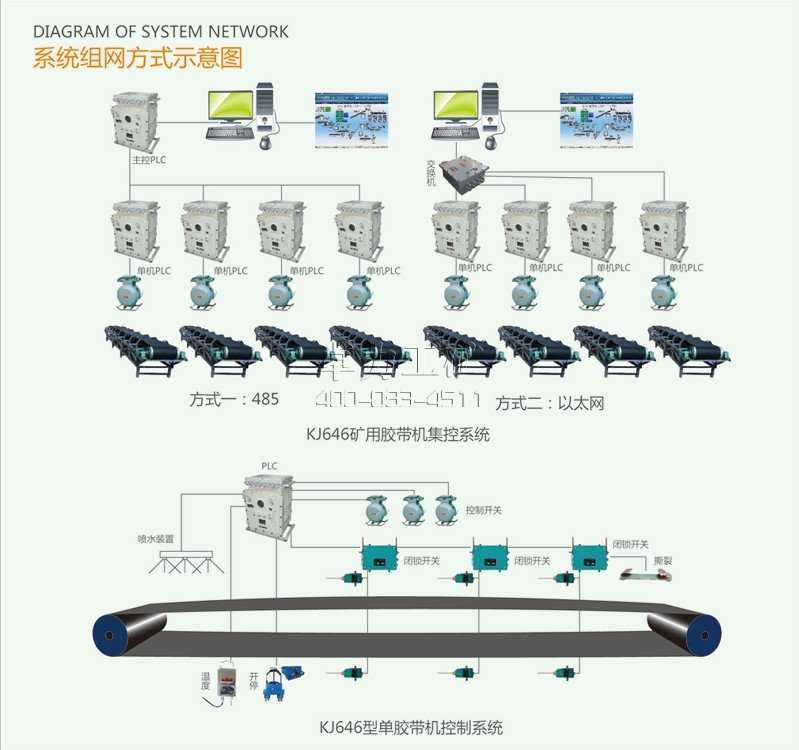

● 系統介紹
KJ646煤礦用帶式輸送機電控系統的設計是以《煤礦安全規程》為依據，對煤礦井下實際情況進行考察之后，綜合各方面的要求設計出來的，監控設備的種類、數量、性能符合《煤礦安全規程》的有關規定，適用各類大中小型煤礦。該系統可采集跑偏、閉鎖、撕裂、溫度、煙霧、速度、煤位等性能參數，以及設備開停等生產參數，可以控制設備的起動、停止，是煤礦安全生產的必備設備。

● 使用環境條件
1.1系統中用于機房、調度室的設備，應能在下列條件下正常工作：
　　a) 環境溫度：15 ℃～30 ℃；
　　b) 相對濕度：40 %～70 %；
　　c) 溫度變化率：小于10 ℃/h，且不得結露；
　　d) 大氣壓力：80 kPa～110 kPa；
　　e) GB/T 2887-2000規定的塵埃、照明、噪聲、電磁場干擾和接地條件。
2.2　除有關標準另有規定外，系統中用于煤礦井下的設備應在下列條件下正常工作：
　　a) 環境溫度：0 ℃～40 ℃；
　　b) 平均相對濕度：不大于95%（＋25 ℃）；
　　c) 大氣壓力：80 kPa～110 kPa；
　　d) 煤礦井下有甲烷爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的場合。
●系統功能
1　數據采集功能
　　1.1 系統必須具有膠帶速度、煤倉煤位等模擬量采集及顯示功能。
　　1.2 系統必須具有煙霧、堆煤、溫度、跑偏、撕裂、急停、電機運行狀態等開關量采集及顯示功能。
2　報警及控制功能
　　2.1　系統必須具有自動、手動、多機聯鎖及單機控制功能。
　　2.2　系統必須具有逆煤流起動、順煤流停機控制功能。
　　2.3　系統必須具有起動預告功能，預告時間不小于10 s。
　　2.4　系統必須具有緊急停機控制功能。
2.5 系統必須具有打滑反時限報警和停機保護控制功能：
　　a) 膠帶速度小于或等于額定速度50 %時，停機并報警；
　　b) 10 s鐘內，膠帶速度一直為額定速度的50 %～70 %時，停機并報警；
　　c) 膠帶速度大于或等于額定速度的110 %時，停機并報警；
　　d) 正常起動和停機造成的膠帶速度變化應不保護。
2.6 系統必須具有超溫報警和灑水控制功能。
　　當測溫點距主滾筒被測點10 mm～15 mm時，溫度達到42 ℃±2 ℃，報警并灑水降溫。
2.7 系統應具有煙霧報警和灑水控制功能。
2.8 系統應具有堆煤報警和停機控制功能。
　　當2 s內連續監測到煤位超過預定位置時，停機并報警。
2.9 系統應具有跑偏報警和停機控制功能。
　　當監測到皮帶一級跑偏時，報警；當監測到皮帶二級跑偏時，停機。
2.10系統應具有撕裂報警和停機控制功能。
　　當系統監測到縱撕時，報警并停機。
2.11系統應具有煤倉煤位報警與控制功能。
　　當煤倉煤位到達報警煤位時，報警并停機。
3　存儲和查詢功能
　　系統必須具有存儲和查詢功能。存儲內容應包括：
　　a）重要測點模擬量的實時監測值；
　　b) 模擬量統計值；
　　c）開關量動作時刻及狀態；
　　d) 報警及解除報警時刻及狀態；
e）開關量輸出時刻及狀態；
　　f) 設備故障／恢復正常工作時刻及狀態等。
4　顯示功能
4.1 系統必須具有列表顯示功能：
　　a）模擬量及相關顯示內容包括：地點、名稱、單位、監測值、傳感器工作狀態等、報警及解除報警狀態和時刻等；
　　b）開關量顯示內容包括：地點、名稱、開／停時刻、狀態、工作時間、開停次數、傳感器工作狀態、報警及解除報警狀態及時刻等；
4.2　系統必須具有模擬量實時曲線和歷史曲線顯示功能。
　　顯示內容包括：地點、名稱、單位、監測值、傳感器工作狀態，并設時間標尺，可顯示出對應時間標尺的模擬量值。
4.3　系統必須具有開關量狀態圖顯示功能。
　　顯示內容包括：地點、名稱、最后一次開/停時刻和狀態、工作時間、開/停次數、傳感器狀態等，并設時間標尺。
4.4　系統必須具有模擬動畫顯示功能。
　　顯示內容包括：工藝流程模擬圖、相應設備開停狀態、相應模擬量數值等。
5　打印功能
　　系統必須具有報表打印功能。
6　人機對話功能
　　系統必須具有人機對話功能，以便于系統生成、參數修改、功能調用、控制命令輸入等。
7　自診斷功能
　　系統必須具有自診斷功能。當系統中傳感器等設備發生故障時，報警并記錄故障時刻和故障設備，以供查詢及打印。
8　雙機切換功能
　　系統必須具有雙機自動切換功能。系統主機應雙機備份，并具有自動切換功能。當工作主機發生故障時，備份主機投入工作。
9　數據備份功能
　　系統必須具有數據自動備份功能。
10　備用電源功能
　　系統地面設備具有備用電源(UPS)，當電網停電后，保證地面設備的供電。
●主要技術指標
1　地面設備交流電源：
　　a) 額定電壓：AC 220 V，允許偏差－10 %～＋10 %；
　　b) 諧波：不大于5%；
　　c) 頻率：50 Hz，允許偏差±5 %。
　　d) 中心站配UPS電源，當交流電源停電時，UPS電源應能保證中心站設備持續工作時間不小于AQ 1029-2007的有關規定。
2　井下設備交流電源：
　　a) 額定電壓：AC 127 V/380 V/660 V,允許偏差：－25 %～＋10 %；
　　b) 諧波：10 %；
　　c) 頻率：50 Hz，允許偏差±5 %。
附錄A
（規范性附錄）
表 1： KJ646煤礦帶式輸送機電控系統主要設備明細表

序號	名稱	型號規格	煤安證	安裝地點
1	監測主計算機	P4以上	-	地面機房
2	監測備用計算機	P4以上	-	地面機房
3	地面后備電源(UPS)	2kVA	-	地面機房
4	打印機	激光	-	地面機房
5	交換機	D-Link	-	地面機房
6	電源防雷柵	KNF220-10	-	地面機房
7	隔爆兼本安環形網絡通訊接口	KJJ63	MFC080043	井下
8	隔爆兼本安 PLC控制器	KXJ8/660	MAB080076	井下
9	跑偏開關	KGE56	MAD080197	井下
10	煤礦用緊急閉鎖開關	KGV7	MAD080196	井下
11	礦用本質安全型溫度傳感器	GWK40	MFB060015	井下
12	礦用本質安全型煙霧傳感器	GQL0.1	MFB080130	井下
13	礦用本質安全型撕裂傳感器	GVY25	MFB060016	井下
14	礦用本質安全型煤位傳感器	GUJ15	MFB060017	井下
15	礦用本安型速度傳感器	GSG-4	MFB060121	井下
16	礦用隔爆型電磁閥	DFB-20/10	MAJ050022	井下
17	礦用機電設備開停傳感器	KGT9-E	MFB010016	井下
18	礦用本質安全型聲光報警器	KXH18(A)	MAJ080056	井下
19	礦用超聲物位儀	KGU5B	MFA010008	井下
所選用的分線盒應具有有效的MA標志				井下
MHY32、MHYBV、MHYV 、MHYVR，線徑為1.5 mm2，所選用的電纜應具有有效的MA標志				井下
所選用的光纜應具有有效的MA標志				井下
