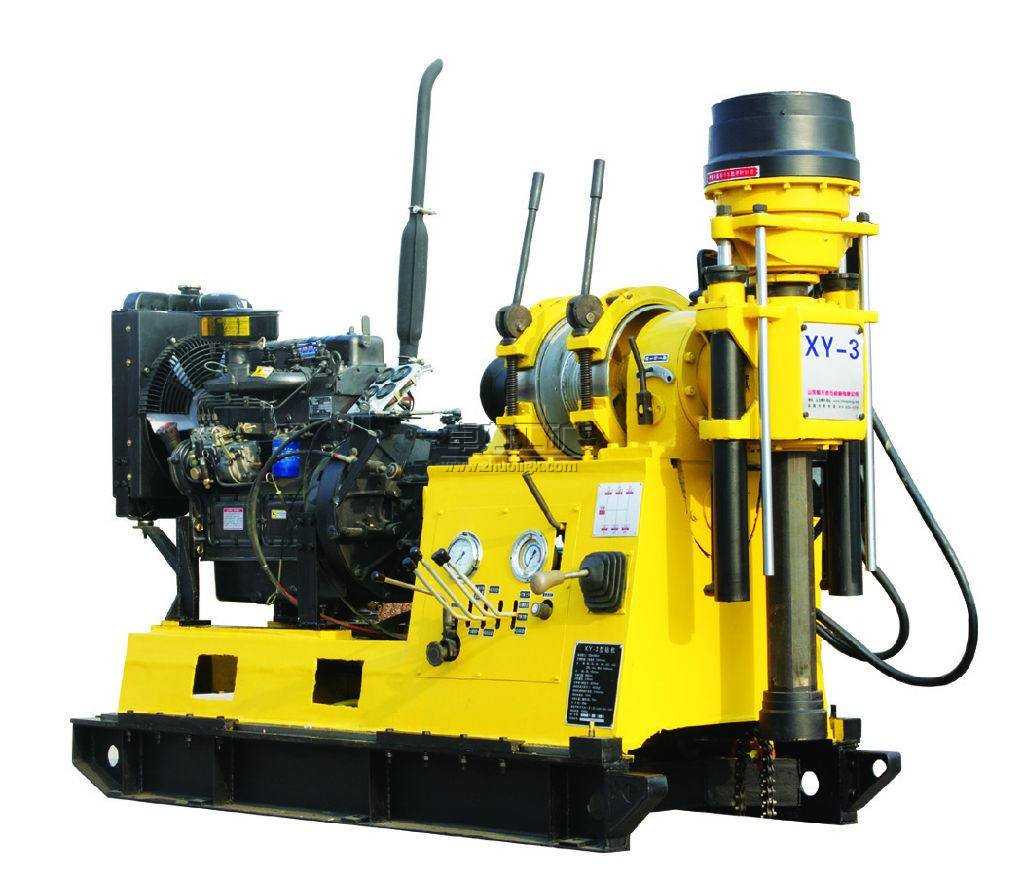

XY-3巖心鉆機(600m)

　　XY-3巖心鉆機是一種中深孔巖芯鉆機，主要用于金屬及非金屬固體礦產的普查與勘探，另外，也可用于工程地質勘查，水文地質調查，油氣田的普查和勘探以及水井鉆鑿等。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

XY-3巖心鉆機(600m)說明書

XY-3巖心鉆機(600m)

XY-3巖心鉆機(600m)|XY-3L、XY-3T液壓水井鉆機

XY-3巖心鉆機 xy-3巖芯鉆機 XY3水井鉆機 xy-3液壓水井鉆機

XY-3系列鉆機是一種中深孔巖芯鉆機，是以金剛石鉆進為主的，適應多種鉆探工藝需求的立軸式巖芯鉆機?？善ヅ湎鄳?yīng)電動機或柴油機為動力。鉆機結構簡單拆解方便、操作容易。

適用范圍
XY-3巖心鉆機主要用于金屬及非金屬固體礦產的普查與勘探，另外，也可用于工程地質勘查，水文地質調查，油氣田的普查和勘探以及水井鉆鑿等。

主要特點
1、鉆機采用型MW525汽車變速箱總成，具有10檔正轉和2檔反轉，各檔位轉速設計合理，能夠滿足不同鉆進工藝需求。
2、鉆機輸出扭矩大，承載力強，便于處理各種井下事故。機械傳動結構緊湊，立軸通孔直徑96mm，支承距大，鉆機剛性好;。
3、液壓系統實現給進壓力及速度的可控，以適應各類不同地層鉆進需要。同時配有孔底壓力指示器，便于掌握孔內情況。
4、操縱手柄集中，布局合理緊湊，操作簡便，靈活可靠。
5、具有常閉式液壓卡盤，操縱方便靈活。
6、立軸通孔直徑大，可換用大六方主動鉆桿。可實現立軸和卷揚機的獨立操作。

7、鉆機體積小、重量輕，可拆性好，布局合理，操縱靈活可靠，便于維護保養。

XY-3系列液壓鉆機主要技術參數
整機參數 (Whole machine parameters)	型號Model	XY-3	XY-3L	XY-3T
	鉆孔深度 Drilling depth(m)	600	600	600
	開孔直徑 Open hole dia. (mm)	325	325	325
	終孔直徑 End hole dia. (mm)	75	75	75
	鉆孔傾角 Drill angle (°)	90-75	90-75	90-75
	配套動力 Matching power (kW)	云內YUNNEI YN27/ 39	云內YUNNEI YN33GBZ/65	云內 YUNNEI YN27/ 39
	重量 Weight (kg)	1800	6200	3600
	鉆機尺寸長寬高Dimension（LWH） (m)	2. 60. 91. 75	4. 522. 7	2. 9*2. 56^3. 3
立軸（Spindle)	立軸轉速Speed (r/min)	32-1057	32-1057	32-1057 .
立軸（Spindle)	立軸行程Stroke (mm)	600	600	600 :
卷揚機(Winch)	單繩提升力 Single rope lift force (kg)	3000 3000	4500	3000
	單繩提升速度Single rope lift speed (m/s)	0. 3-1. 9	0.3-1.9	0. 3-1. 9
	鋼絲繩直徑Wire rope dia. (mm)	Φ12.5	Φ12.5	Φ12.5
	鋼絲繩容量Wire rope capacity(m)	65	65	65
鉆塔(Drill Tower)	額定負荷 Rated load (ton)	18(選配Optional）	18	18
鉆塔(Drill Tower)	有效高度Effective height (m)	11	6.5	6.5
