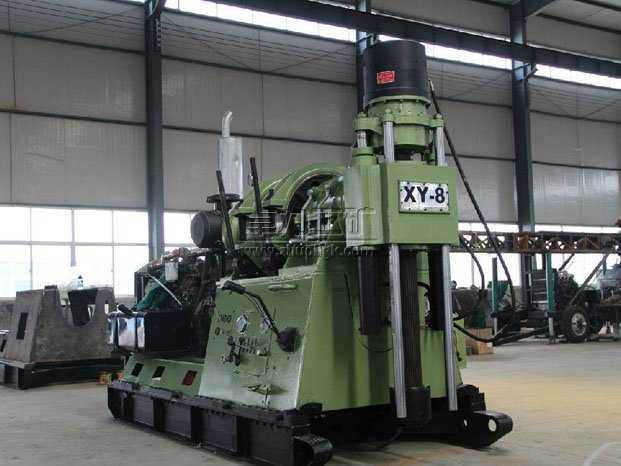

XY-8巖芯鉆機

XY-8巖芯鉆機|XY8巖心鉆機|液壓水井鉆機

XY-8巖心鉆機 xy8巖芯鉆機 XY-8水井鉆機 XY-8液壓鉆機 XY-8大型取芯鉆機   咨詢熱線：132 8008 2001 曹經理 卓力竭誠為您服務!

XY-8液壓巖芯鉆機概述
XY-8地質勘探鉆機是我公司根據目前地質勘探市場用戶的需要，綜合國內外各類巖芯鉆機的優點和特性研制開發的一種較大鉆進能力的巖芯鉆機，高配氣動換擋汽車變速箱、集中潤滑散熱機構、漸開線花鍵回轉器。它不僅適用于以合金、金剛石為主的大、小口徑的巖心鉆探，而且適用于金屬、非金屬固體礦藏勘探、淺層石油和天然氣開采、地?zé)峋碧?、礦山坑道通風、排水以及大口徑基礎樁工程施工，被廣泛應用于地質、冶金、煤炭、水文、水井、工程等領域。

XY-8液壓巖芯鉆機主要特點
1、采用氣動換擋法士特8JS118汽車變速箱和離合器，結構緊湊、合理，運轉平穩，性能穩定，通配性好。
2、采用汽車軟軸變擋機構，實現變速箱換擋的遠程控制，氣動換擋輕盈敏捷，操作人性化程度高。
3、具有合理的轉速范圍且轉速基數多（正轉8級，反轉1級），低速扭矩大（可達8000N.m)。
4、采用集中強制潤滑機構，只要設備運轉，單獨的潤滑油泵就會開啟抽油，潤滑油通過分油器抵達各個需要潤滑的節點，在潤滑傳動機構的同時，油液會帶走里面的熱量，（潤滑系統配備單獨冷凝器），避免高轉速高負荷狀態下部件發熱。
5、以漸開線花鍵立軸取代了傳統的六方立軸，使得回轉器的傳動效率和承載能力成倍提高。且立軸通孔直徑大(96毫米),雙油缸液壓給進，行程較長（可達1000毫米),工藝適應性強，特別適合大直徑鉆桿繩索取芯（上部取芯）鉆進，有利于提高鉆進效率和減少孔內事故。
6、鉆進能力大，直徑71毫米的繩索取芯鉆桿額定鉆進深度1650米。
7、重量輕、可拆性好、鉆機凈重6500Kg。
8、液壓松開常閉式液壓卡盤，結構新穎，補償性好，硬質合金鑲焊式卡瓦結構，加緊力大，壽命長，工作可靠。
9、配有水剎車，深孔鉆進時，下鉆平穩安全。
10、采用齒輪泵供油，功率消耗少，液壓系統油溫低，工作穩定。系統中裝有手搖油泵，當動力機不能工作時仍可用手搖油泵將鉆具提離孔底，以免發生埋鉆事故。
11、結構先進緊湊，布局合理，部件均表露在外，不相互重疊，便于維護、保養、修理。
12、鉆機重心低，移車距離長（可達530），固定簡單牢靠，高速鉆進穩定性好。
13、配有防震儀表，有利于掌握孔內情況。鉆機操縱手柄少，布局合理，操縱靈活可靠。

XY-8液壓巖芯鉆機規格參數

XY-8巖芯鉆機主要技術參數main technical parameters
鉆桿類別Drill rod category	鉆桿規格Drill rod specifications(mm)						鉆進深度Drilling depth(M)
國產鉆桿Drill pipe	內加厚式鉆桿Thickened within the drill pipe		φ50X5.5鉆桿 Drill pipe				3000
			φ60 X 6鉆桿Drill pipe				2500
	繩索取芯鉆桿Cord coring drill pipe		φ71X5鉆桿Drill pipe				2200
			φ89X5鉆桿Drill pipe				2000 . .
DCDMA鉆桿	內加厚式鉆桿 Thickened within the drill pipe		BW鉆桿Drill pipe				3000
			NW鉆桿Drill pipe				2500
			HW鉆桿Drill pipe				1800
	繩索取芯鉆桿 Cord coring drill pipe		BQ 鉆桿Drill pipe(φ58)				3000
			NQ鉆桿Drill pipe(φ73)				2500
			HQ 鉆桿Drill pipe(φ93)				1800
鉆孔角度Drill angle							0 〜360°
動力機Power unit
電動機 Electric unit		Y280S-4		75kW		1480r/min
柴油機Diesel		YC6A240-33		177kW		2300r/min
回轉器 Rotator
型式Type		雙油缸液壓給進機械回轉式 Feed with double cylinders oil hydraulic
立軸通孔直徑Spindle L. D		96mm
立軸轉速Speed
動力轉速Power speed		1480r/min				2300r/min
正轉速度Forward speed		74/106/150/208/300 /431/609/845r/min				110/157/222/309/445 /640/905/1256r/min
反轉 Reserve		74r/min				110r/min
立軸最大扭矩 Max. torque of spindle		12500N•m
立軸行程 Spindle stroke		1000mm
立軸最大起重力Max. lifting force of		180Kn
立軸最大加壓力 Max. thrust of spindle		110kN
卷?yè)P(yáng)機（行星齒輪傳動）Winch
鋼絲繩直徑 Wire rope caliber		21. 5mm
卷筒鋼絲繩容量Roll  capacity		120m
單繩最大提升力 Drum capacity for rope		150kN
鋼絲繩（卷筒一層）提升速度Lifting speed of the wirerope
轉速為1480r/min Power unit rotary speed		0. 48/0. 68/0. 96/1. 34/1. 96/2. 81/3. 96/5. 51m/s
轉速為2300r/min Power unit rotary speed		0. 71/1. 01/1. 42/1. 99/2. 91/4. 17/5. 88/8. 19m/s
齒輪油泵（CBF-F32/16) Oil pump
工作壓力Work pressure					20Mpa
最大壓力 Max.pressure					25Mpa
水剎車 Water brake
工作轉速 Work rotary speed					700〜1800r/min
單繩提升速度 Single rope compensational speed					3〜8m/s
單繩提升負荷Single rope compensational load					45kN
滑撬式（帶滑動底座）機架 Skids type drillfram
鉆機后退行程Rig backward stroke					530mm
外形尺寸（長X寬X高)Dimensinons L*W*H					3800*1500*2460mm
鉆機重量Rig weight					6500kg



卓力工礦是國內知名XY-8巖芯鉆機生產廠家，有豐富的經驗為客戶提供高品質的XY-8巖芯鉆機及完善的售后服務，如果您想了解最新XY-8巖芯鉆機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
