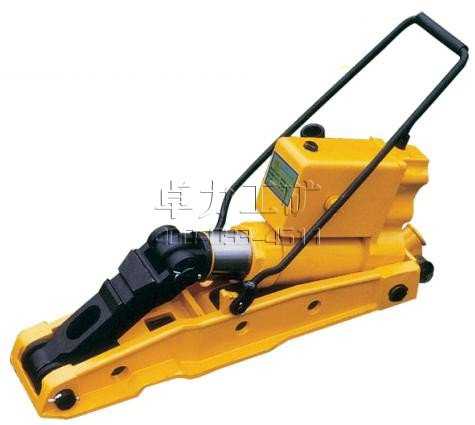

YQB-150×95型液壓起撥道器

YQB-150×95型液壓起撥道器|YQB液壓起撥道器

一、YQB-150×95型液壓起撥道器適用范圍
濟寧卓力制造的YQB-150×95型液壓起撥道器適用于各型號鋼軌線路進行起道和撥道作業，它具有結構新穎、操作輕便、安全可靠、不侵入限界、工作效率高、整機重量輕等特點。也適用于對道岔的起撥道作業，是鐵路工務部門維修線路必備工具。
二、主要技術參數
1、額定起道力                     150kN
2、額定撥道力                     95kN
3、最大起道量                     120mm
4、最大撥道量                     80mm
5、系統額定壓力                   42MPa
6、空載效率                       6.5mm/次
7、手柄操作力矩                   ≤340N·m
8、整機質量                       22kg
9、外型尺寸                        500mm×180mm×240mm
三、YQB-150×95型液壓起撥道器工作原理
工作原理：擺動手柄把，使柱塞泵連續工作（吸、壓油），將液壓油壓入工作油缸?；钊馍?，推動起道輪垂直向上和水平運動。對鐵軌產生一個向上和水平的推力，從而達到起道和撥道的目的。
其液壓原理圖、主要結構如圖示：
 1手搬把、2外搖臂、3連桿、4泵桿、5泵座、6、7單向閥、8濾油器、9油箱、10連接頭、11活塞、12油缸、13回油閥、14安全閥、15油缸座、16后走行輪、17底架、18起道滾、19 起（撥）架、20前走行輪、21 提梁、22鉸鏈銷軸、23撥板
四、使用方法
1、作業前要對機具進行空載試驗，檢查各運動部件是否動作靈活。打開卸荷閥，用力向下踩起道輪，檢查卸荷閥是否可靠。
2、適當清理軌下道碴，將機具從鋼軌的一側穿入軌下。如需起道要將起道輪頂在軌下。如要撥道需將支桿的凸起部分卡在軌底一側。向上關閉卸荷閥，前后擺動手搬把，就可起道或撥道。
3、撥道時如一次不能將鋼軌撥到位，需打開卸荷閥，使機具恢復到初始位置，重復上述動作。直到將鋼軌撥到要求的位置。
4、作業中如需轉移作業地點，可將起撥道器放到鋼軌上，將手搬把插入油缸座后面的斜管內，在軌面上推動即可。
5、作業后一定將機具恢復到初始位置，避免損壞。
五、YQB-150×95型液壓起撥道器機具的保養
1、根據使用地區的氣候條件和季節來確定液壓油，一般夏季選用40#機油冬季選用20#機油為宜。
2、加油時一定要過濾，保證機油清潔，不得使用污濁或混有水的機油。
3、如經常使用可半年清洗一次機具，清洗時要將機具的油缸、油箱、油道清理干凈，注意不得用棉紗擦拭。
4、如有損壞的部件要及時的更換。
六、安全使用說明
1、使用前要詳細閱讀使用說明書，了解機具各部分的使用功能。
2、為了保證機具正常使用，在工作油路中設有安全閥。安全閥在出廠前已調整好，工作中不得輕易調整。檢修時，拆卸后組裝應重新進行調整安全閥壓力。
3、發現有零件損壞應及時更換，避免其它零件的損壞。
4、工作結束后或作業中有列車通過時，應將機具卸荷后撤離線路。
5、作業時按《工務安全規則》的有關規定，組織施工和進行安全防護。
七、故障排除

故障現象	產生原因	排除方法
油缸漏油	密封圈老化	更換密封圈
活塞爬行	油缸內油量不足	補充液壓油
系統不保壓	閥體被污物堵塞	清洗液壓系統
手搬把擺動不靈活	油路堵塞	清洗油路
