金屬頂梁型號表示方法
1、金屬頂梁型號中符號說明
金屬頂梁型號中各種符號及其含義如表1-4—16所示。
表1-4-16金屬頂粱型號中各種符號及其含義

產品類型		第一特征		第二特征		補充特征
代號	含義	代號	含義	代號	頂梁型式	代號	含義
	金屬	J	絞接式	A	A型	W	網狀頂梁
D				B	B型	S	雙楔頂梁
	頂梁	F	非絞接式	C	C型	Z	十字頂粱
			(非標)	D	D型	F	防飛楔頂梁
						R	人字頂粱

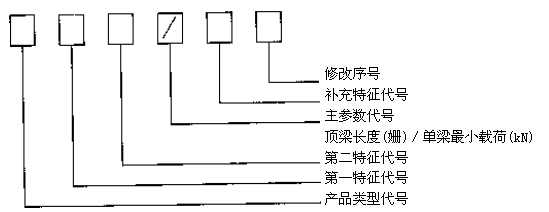

2、產品型號主要同“產品類型代號”、“第一特征代號”、“第二特征代號”、“主參數代號”四部分組成。若如此劃分還不能區別不同產品時，允許增加“補充特征代號”、“修改序號”以示區別。編制方法如下：


    示例l：長度為1200mm，單梁最小載荷為300kN的B型雙楔絞接頂梁，其型號表示為：DJBl200／300S。
    示例2：長度為2400mm，單梁最小載荷為200kN的c型非絞接式金屬頂梁，其型號表示為~DFC24200／200。

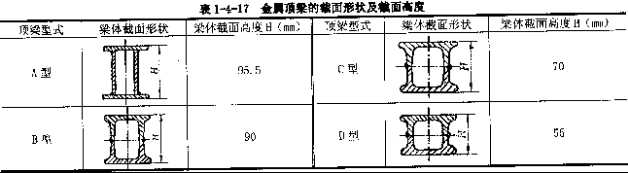

3、金屬頂梁的截面形狀及截面高度如表1-4—17所示。

注：A型不推薦使用。
4、頂梁長度應符合表1-4—18的規定。
表1-4-18  金屬頂梁常用長度（單位：mm）

600	800	1000	1200	1400	1600	1800	2000	2200	2400
2600	2800	3000	3200	3400	3600	3800	4000	4200	4400

注：DJB型號規格為800mm、1000mm、1200mm等；DJA型號已不采用。
