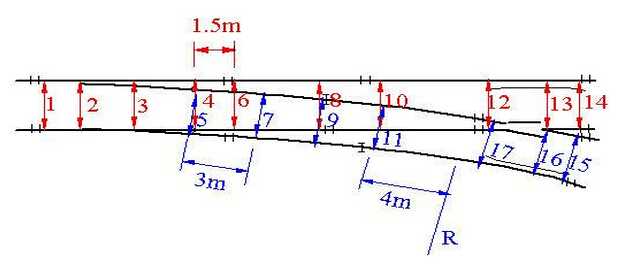

一、P43、50　　9號、12號　　P60AT9號軌距水平檢查位置



注： 9號道岔S2＝15　         12號道岔S2＝10
　　　　S3＝10 　　　　             S3＝7
　　　　S4、S5＝4 　  　　　       S4、S5＝4
　　　　S7、S9、S11＝15 　   　　　  S7、S9、S11＝10




二、P60AT12＃（專線4128、木枕）

序號	檢　查　位　置	說　　　　　明
S1	尖軌前順坡終點	第4螺栓
S2	尖軌尖端	尖軌實際起點(距尖軌尖端50～100mm)
S3	尖軌中前	距尖軌尖端2728mm(曲股軌距1442mm)
S4	尖軌中部	框架尺寸位置(豎切起點)
S5	直股尖軌跟端	第3螺栓
S6	曲股尖軌跟端	同上
S7	尖軌跟端后直股	基本軌接頭3、4螺栓
S8	導曲線前部	基本軌接頭3、4螺栓
S9	直股中部	內配軌接頭3、4螺栓
S10	導曲線中部	同上
S11	直股后部	外配軌接頭3、4螺栓
S12	導曲線后部	同上
S13	直股轍叉前	轍叉3、4螺栓
S14	直股轍叉中	同時量1391、1348
S15	直股轍叉后	轍叉3螺栓
S16	曲股轍叉前	轍叉3螺栓
S17	曲股轍叉中	同時量1391、1348
S18	曲股轍叉后	轍叉3、4螺栓




三、P60AT12＃（專線4249）

序號	檢　查　位　置	說　　　　　明
S1	尖軌前順坡終點	第1號枕
S2	尖軌尖端	第8號枕
S3	尖軌中前	第12號枕(距尖軌尖端2340mm，側向軌距1439mm)
S4	尖軌中	第17號枕(距尖軌尖端4681mm)
S5	尖軌中后	第22號枕
S6	尖軌跟端直股	第28號枕
S7	尖軌跟端曲股	同上
S8	導曲部分直股前部	第37號枕
S9	導曲部分曲股前部	同上
S10	導曲部分直股后部	第46號枕
S11	導曲部分曲股后部	同上
S12	直股轍叉前	第54號枕
S13	直股轍叉中	第57號與58號岔枕間，同時量1391、1348
S14	直股轍叉后	第63號枕
S15	曲股轍叉前	第63號枕
S16	曲股轍叉中	第57號與58號岔枕間，同時量1391、1348
S17	曲股轍叉后	第54號枕





四、P60AT12＃（SC330）

序號	檢　查　位　置	說　　　　　明
S1	尖軌前順坡終點	第1號枕
S2	尖軌尖端	第5號枕
S3	尖軌中前	第11號枕(距尖軌尖端2830mm，側向軌距1442mm)
S4	尖軌中	第16號枕(距尖軌尖端5641mm)
S5	尖軌中后	第21號枕
S6	尖軌跟端直股	第26號枕
S7	尖軌跟端曲股	同上
S8	導曲部分直股前部	第32號枕
S9	導曲部分曲股前部	同上
S10	內配軌接頭直股	第38號枕
S11	內配軌接頭曲股	同上
S12	導曲部分直股后部	第46號枕
S13	導曲部分曲股后部	同上
S14	直股轍叉前	第54號枕
S15	直股轍叉中	第57號與58號間，同時量1391、1348
S16	直股轍叉后	第63號枕
S17	曲股轍叉前	第63號枕
S18	曲股轍叉中	第57號與58號間，同時量1391、1348
S19	曲股轍叉后	第54號枕





五、P60AT12＃（SC325）

編  號	檢  查  部  位	說                    明
S1	尖軌前順坡起始點	第1號枕
S2	尖軌尖端	第4號枕
S3	尖軌中前部	第8號枕
S4	尖軌中前部	第12號枕
S5	尖軌中部	第16號枕
S6	尖軌中后部	第20號枕
S7	尖軌中后部	第24號枕
S8	尖軌跟端直股	第28號枕
S9	導曲部分直股前部	第32號枕
S10	導曲部分直股中前部	第36號枕
S11	導曲部分直股中部	第40號枕
S12	導曲部分直股中后部	第44號枕
S13	導曲部分直股后部	第48號枕
S14	轍叉直股前部	第51號枕
S15	轍叉直股中部	第55號枕與第56號枕間
S16	轍叉直股中后部	第59號枕
S17	轍叉直股中后部	第63號枕
S18	轍叉直股中后部	第67號枕
S19	轍叉直股后部	第72號枕
S20	轍叉曲股后部	第72號枕
S21	轍叉曲股中后部	第67號枕
S22	轍叉曲股中后部	第63號枕
S23	轍叉曲股中后部	第59號枕
S24	轍叉曲股中部	第55號枕與第56號枕間
S25	轍叉曲股前部	第51號枕
S26	導曲部分曲股后部	第48號枕
S27	導曲部分曲股中后部	第44號枕
S28	導曲部分曲股中部	第40號枕
S29	導曲部分曲股中前部	第35號枕
S30	導曲部分曲股前部	第31號枕
S31	尖軌跟端曲股	第28號枕
S32	尖軌中后部曲股	第24號枕
S33	尖軌中后部曲股	第20號枕
S34	尖軌中部曲股	第15號枕
S35	尖軌中前部曲股	第9號枕





六、P60AT18＃（專線4223）


編 號	檢 查 部 位	說           明
S1	尖軌前順坡起始點	第1號岔枕
S2	尖軌尖端	第6號岔枕與第7號岔枕間
S3	尖軌中前部	第10號岔枕
S4	尖軌中前部	第15號岔枕
S5	尖軌中部	第20號岔枕
S6	尖軌中后部	第25號岔枕
S7	尖軌中后部	第29號岔枕
S8	尖軌跟端直股	第33號岔枕
S9	導曲部分直股前部	第38號岔枕
S10	導曲部分直股中前部	第43號岔枕
S11	導曲部分直股中前部	第48號岔枕
S12	導曲部分直股中部	第53號岔枕
S13	導曲部分直股中后部	第58號岔枕
S14	導曲部分直股中后部	第64號岔枕
S15	導曲部分直股后部	第68號岔枕
S16	轍叉直股前部	第72號岔枕
S17	轍叉直股中前部	第75號岔枕
S18	轍叉直股中部	第79號岔枕
S19	轍叉直股中后部	第83號岔枕
S20	轍叉直股中后部	第88號岔枕
S21	轍叉直股中后部	第94號岔枕
S22	轍叉直股后部	第100號岔枕
S23	轍叉曲股后部	第100號岔枕
S24	轍叉曲股中后部	第94號岔枕
S25	轍叉曲股中后部	第88號岔枕（開通曲股時丈量）
S26	轍叉曲股中后部	第83號岔枕（開通曲股時丈量）
S27	轍叉曲股中部	第79號岔枕（開通曲股時丈量，同步檢查查照間隔）
S28	轍叉曲股中前部	第75號岔枕
S29	轍叉曲股前部	第72號岔枕
S30	導曲部分曲股后部	第68號岔枕
S31	導曲部分曲股中后部	第64號岔枕
S32	導曲部分曲股中后部	第58號岔枕
S33	導曲部分曲股中部	第53號岔枕
S34	導曲部分曲股中前部	第48號岔枕
S35	導曲部分曲股中前部	第43號岔枕
S36	導曲部分曲股前部	第38號岔枕
S37	尖軌跟端曲股	第33號岔枕
S38	尖軌中后部曲股	第29號岔枕
S39	尖軌中后部曲股	第25號岔枕（開通曲股時丈量）
S40	尖軌中部曲股	第20號岔枕（開通曲股時丈量）
S41	尖軌中前部曲股	第15號岔枕（開通曲股時丈量）
S42	尖軌中前部曲股	第10號岔枕（開通曲股時丈量）
