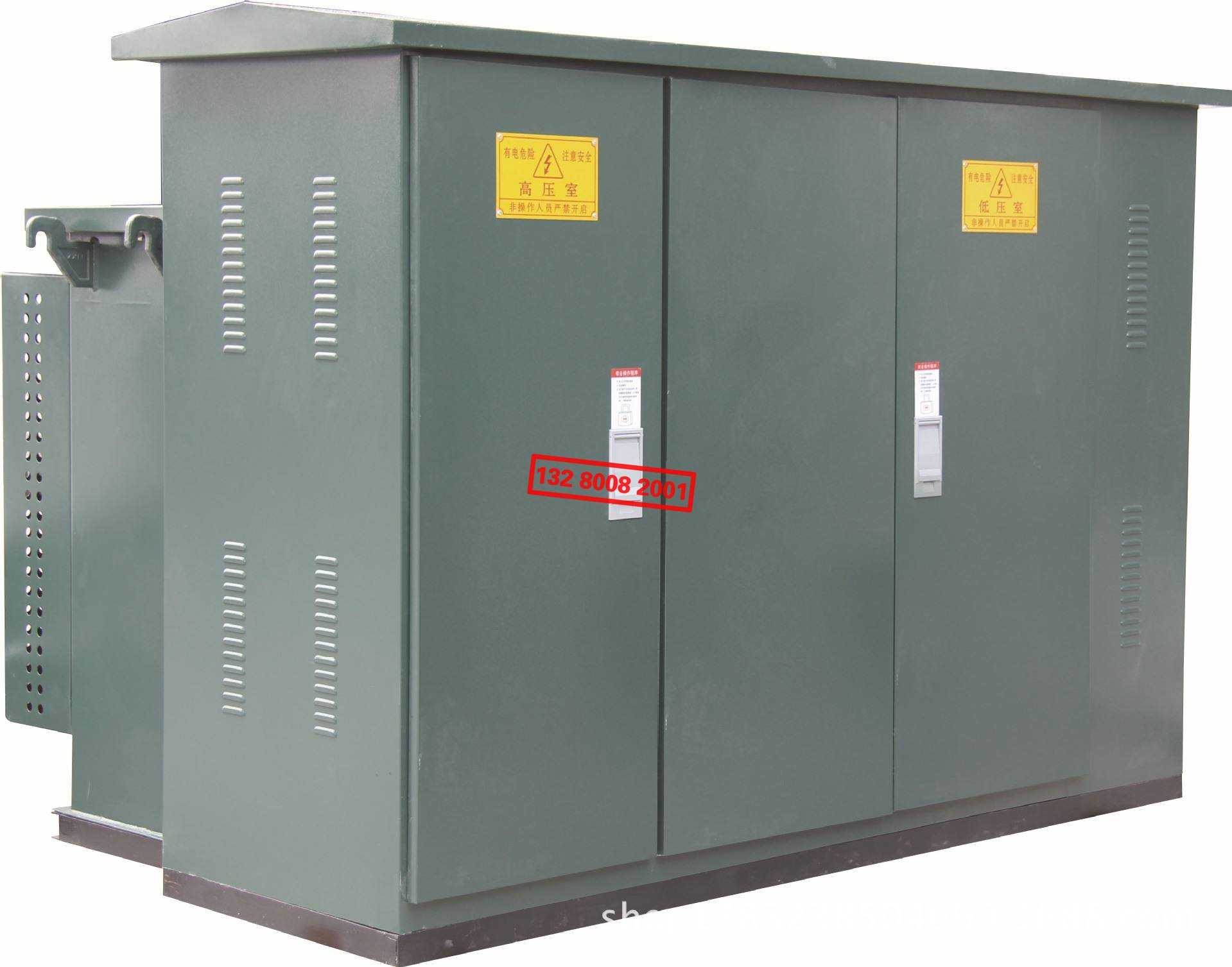

組合式箱式變電站產品介紹

組合式變電站創造性地將高壓負荷開關（終端、環網），插入式熔斷器和后備限流熔斷器等高壓組件，進行結構優化。完善組合，置于變壓器油箱里浸入油中。
低壓開關設備亦小型化，這種結構上的突破，使組合式變壓器體積大大減少，占地面積僅為常規產品的1/3～1/5.高壓電源進線采用肘形電纜插頭與高壓套管集成、組合、無裸露高壓帶電體，產品操作安全、可靠、維護簡單。
ZGS□-12系列組合式變壓器，其中變壓器取消油枕，采用油加氣隙體積恒定原理（等同全密封、鐵芯采用三相四柱疊片結構），具有機械強度高，電氣性能好等優點，創新的設計、先進的工藝和優良的設備使變壓器達到國際先進水平。

為滿足不同低壓饋出的要求，本產品分為三種類型、低壓饋出回路較少的可選用標準或加強型，當饋出需要加裝電容補償時采用綜合型。產品低壓側部分可以根據用戶的要求進行設計?；ㄙM(fèi)用僅為國產常規產品基建費用的1/10～1/20，變壓器箱體裸露在空氣中，自然散熱運行條件優良，可使運行成本降到最低，因?yàn)轶w積小，易安裝，所以可最大程度深入負荷中心，箱體采用先進防腐處理技術，產品適用于沿海、熱帶雨林等酸、堿、鹽等霧大的地區。

組合式變電站使用條件：
1、海拔高度不超過1000米；
2、環境溫度：+40℃～-25℃(戶外式)，+40℃～-5℃(戶內式)，最熱月平均溫度30℃，最高年平均溫度20℃；
3、相對溫度在25℃時空氣相對濕度不超過95%,月平均不超過90%;
4、安裝環境；安裝環境應無明顯污穢、無爆炸性、腐蝕性氣體和粉塵，安裝場所應無劇烈振動沖擊；
5、電源電壓的波型：電源電壓的波形近似于正弦波：
6、三相電源電壓對稱：對于三相組合式變壓器，其三相電源電壓應大致對稱：
7、本產品超出本條件的規定時用戶可與本單位協商。

組合式箱式變電站技術參數

額定	電壓組合			聯結組	空載	空載	阻抗	負載	噪聲
容量	高壓	高壓分接范圍	低壓	標號	電流	損耗	電壓	損耗	水平
（KVA）	（KV）	（%）	（KV）		（%）	（KW）	（%）	（KW）	（dB）
200	10 6	±2X2.5 或±5	0.4	Dyn11	1.3	0.48	4	2.60	≤ 51
250					1.2	0.56		3.05
315					1.1	0.67		3.65	≤ 53
400					1.0	0.80		4.30
500					1.0	0.96		5.15	≤ 54
630					0.9	1.20	4.5	6.20
800					0.8	1.40		7.50	≤ 57
1000					0.7	1.70		10.3



卓力工礦是國內知名組合式箱式變電站生產廠家，有豐富的經驗為客戶提供高品質的組合式箱式變電站及完善的售后服務，如果您想了解最新組合式箱式變電站價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：組合式箱式變電站發貨時間？ 組合式箱式變電站售后保障？ 組合式箱式變電站訂貨需要提供什么信息？
