DYTZ型整體直式電液推桿（450~20000）

DYTZ型整體直式電液推桿（450~20000）|dytz電液推桿

DYTZ型整體直式電液推桿，在閘閥類、輸送設備類是不可缺少的通用動力源，廣泛應用冶金、礦山、煤炭、店里、機械、糧食、水泥、化工、水利、運輸?shù)刃袠I(yè)。

電液推桿主要是由推桿的型式、電機的防護等級、額定輸出力、行程、額定速度和使用角度等六大基本要素組成，還可根據用戶特殊要求，配套三種調節功能，即：速度調節、推拉力調節，行程調節（行程開關定位）。除了上述三種調節功能訂貨時必須文字注明外，其它請參照型號編制方式認真填寫六大基本要素。

DYTZ型整體直式電液推桿型號編制方式
以“DYTZB1000－500/110－X型電液推桿”為例，分別說明如何選型和型號編制的方式。
如何選型：某一場所需要一臺整體直式的電液推桿，要求電機防爆，其最大推力10kn，行程500mm最大速度110mm/s，使用角度向下推，那么所選電液推桿的標準型號為：DYTZB1000-500/110-X.(B為防爆標記，X表示向下推)
例：DYTZB1000－500/110－X型電液推桿
DYT-電液推桿
Z-整體直式
B-防爆
1000-最大推力10kn
500-行程
110-最大推速
X-向下推

DYTZ型整體直式電液推桿技術參數（選型表）

型號	額定輸出力		額定速度（mm/s）		電機型號	行程范圍	速度范圍
	推力*10	拉力	推速	拉速
DYTZ450-	450	310	110	140	Y802-4-0.75KW	50-800	30-110
DYTZ700-	700	510	110	140	Y90S-4-1.1KW	50-1500	30-110
DYTZ1000-	1000	750	110	140	Y90L-4-1.5KW	50-1500	30-110
DYTZ1750-	1750	1300	90	115	Y100L1-4-2.2KW	50-2000	10-90
DYTZ2500-	2500	2050	90	115	Y100L2-4-3KW	50-2000	10-90
DYTZ3000-	3000	2500	90	115	Y100L2-4-3KW	50-2000	10-90
DYTZ4000-	4000	2950	90	115	Y112M-4-4KW	50-2000	10-90
DYTZ5000-	5000	3300	90	115	Y132S-4-5.5KW	50-2000	10-90
DYTZ6000-	6000	3800	50	80	Y112M-4-4KW	50-2500	5-50
DYTZ7000-	7000	4500	50	75	Y112M-4-4KW	50-2500	5-50
DYTZ8000-	8000	5000	50	80	Y132S-4-5.5KW	50-2500	5-50
DYTZ10000-	10000	6500	40	60	Y132S-4-5.5KW	50-2500	5-40
DYTZ15000-	15000	11000	40	55	Y132M-4-7.5KW	50-2500	5-40
DYTZ20000-	20000	15000	40	50	Y132M-4-11KW	50-2500	5-40

注：1,上列表中所列電機的電壓等級為380V,防護等級為IP44；2,若參數要求不在表中范圍內的，請另外說明。

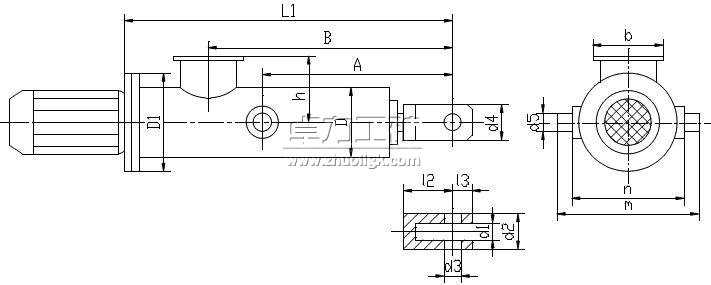

DYTZ型整體直式電液推桿尺寸外形圖
DYTZ型整體直式電液推桿外形尺寸及安裝尺寸

型號	外形尺寸
	L		L1		B		D	D1	b		h
DYTZ450-	880+S		635+S		375+S		160	200	160		140
DYTZ700-	895+S		635+S		375+S		160	200	160		140
DYTZ1000-	920+S		635+S		375+S		160	200	160		140
DYTZ1750-	990+S		670+S		400+S		160	250	160		140
DYTZ2500-	990+S		670+S		400+S		160	250	160		140
DYTZ3000-	990+S		670+S		400+S		160	250	160		140
DYTZ4000-	1010+S		690+S		420+S		160	250	160		140
DYTZ5000-	1055+S		715+S		445+S		160	300	160		140
DYTZ6000-	1075+S		735+S		465+S		200	250	200		160
DYTZ7000-	1075+S		735+S		465+S		200	250	200		160
DYTZ8000-	1095+S		755+S		485+S		200	300	200		160
DYTZ10000-	1190+S		795+S		505+S		220	300	220		170
DYTZ15000-	1270+S		835+S		545+S		240	300	220		180
DYTZ20000-	1470+S		930+S		600+S		260	350	240		190
	安裝尺寸
	A	l2		l3	d1	d2	d3	d4	d5	n		m
DYTZ450-	620+S/2	60		20	36	60	16	50	30	180		240
DYTZ700-	620+S/2	60		20	36	60	16	50	30	180		240
DYTZ1000-	620+S/2	60		20	36	60	16	50	30	180		240
DYTZ1750-	650+S/2	70		20	40	64	20	50	30	180		240
DYTZ2500-	650+S/2	70		20	40	64	20	50	30	180		240
DYTZ3000-	670+S/2	70		20	40	64	20	50	30	180		240
DYTZ4000-	670+S/2	70		20	40	64	20	50	40	180		240
DYTZ5000-	670+S/2	70		20	40	64	20	50	40	180		240
DYTZ6000-	700+S/2	65		25	40	72	25	60	50	240		340
DYTZ7000-	700+S/2	65		25	40	72	25	60	50	240		340
DYTZ8000-	700+S/2	65		25	40	72	25	60	50	240		340
DYTZ10000-	700+S/2	65		25	40	72	25	60	60	260		360
DYTZ15000-	700+S/2	75		30	50	90	30	70	60	280		400
DYTZ20000-	750+S/2	100		40	60	110	40	90	60	320		440

注：表中S為推桿行程。
