一、概述

GJG10J煤礦用激光甲烷傳感器能用于煤礦井下或其它有甲烷的場所，檢測環境甲烷濃度。



二、用途：

GJG10J煤礦用激光甲烷傳感器能用于煤礦井下或其它有甲烷的場所，檢測環境甲烷濃度。具有就地顯示甲烷濃度值，并連續自動地將甲烷濃度值轉換成標準電信號傳送給配接設備。傳感器電路采用單片機電路設計，具有聲光報警功能、紅外遙控等功能。
傳感器滿足《加強煤與瓦斯突出事故監測和報警工作的通知》（安監總煤裝〔2013〕28號）的要求，能實現對采掘工作面、工作面進回風巷道以及采區回風巷、總回風巷的瓦斯的有效監測。且符合“其在煤礦環境中逐步推廣應用紅外、激光等甲烷傳感器”的相關規定。



三、技術參數：

GJG10J煤礦用激光甲烷傳感器環境參數
a) 環境溫度：0℃～+40℃；
b) 平均相對濕度：≤95%（+25℃）；
c) 大氣壓力：80 kPa～106kPa；
d) 煤礦井下有瓦斯，煤塵爆炸危險的環境，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體場所。
技術參數
電氣性能
a) 工作電壓：18.5V.DC；
b) 工作電流：≤200mA。
測量范圍：0.00%CH4¬～10%CH4。
分辨率：0.01% CH4；
信號輸出制式
a) 頻率：200Hz～1000Hz（脈沖寬度大于0.3ms）（優選）；
b) 電流：（1～5）mA或（4～20）mA；
c) 智能型： 傳輸方式：半雙工、RS485；
傳輸速率：4800bps；
信號工作電壓峰峰值：≤12V。
（出廠默認制式只能四選一，若需更改制式，請聯系公司返廠更改）
傳感器的基本誤差應符合表1的規定。
基本誤差
測  量  范  圍(%CH4)
誤  差（%CH4）
0.00～1.00 ≤±0.06
1.00～10.0 ≤真值的±6%
電源波動范圍：9V.DC～24V.DC。
響應時間：傳感器的響應時間應不大于25s。
本安參數：Ui：24.5V；Ii：980mA；Pi：18.82W；Li：44μH；Ci：0μF。
傳輸距離：2.0km（電纜參數MHYV電纜，電纜分布參數：分布電容：≤0.06μF/km；分布電感：≤0.8mH/ km；直流電阻：≤12.8Ω/km）。



四、特點：

1. GJG10J煤礦用激光甲烷傳感器采用國際頂尖的調頻半導體激光吸收光譜技術檢測甲烷濃度；
2. 精度高、長期穩定性好、使用壽命長達5年；
3. 外殼采用新型防水防塵設計、不易受水汽、粉塵及其他氣體影響；
4. 支持多種信號傳輸方式(頻率、電流、RS485)，有效地屏蔽信號傳輸?shù)碾姶鸥蓴_；
5. 采用全新開關電源，整機功耗更低，傳感器傳輸距離更長；本安參數更小，兼容各大系統；



五、圖片：

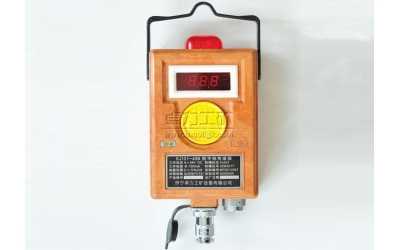

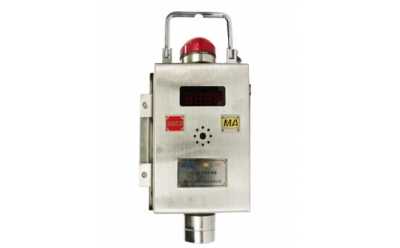

GJG10J煤礦用激光甲烷傳感器
