一、用途：

KGJ28A低濃度甲烷傳感器( 以下簡稱“傳感器”) 能用于煤礦井下或其他有甲烷氣體的場所，監測環境甲烷濃度，并連續自動地將甲烷濃度值轉換成標準電信號傳送給關聯設備，具有就地顯示甲烷濃度值，超限聲光報警等功能。
KGJ28A低濃度甲烷傳感器是為滿足我國煤礦監測井下甲烷濃度的需要而研制的。傳感器滿足《煤礦安全監控系統升級改造技術方案》的通知（煤安監函〔2016〕5 號）的要求，能實現對采掘工作面、工作面進回風巷道以及采區回風巷、總回風巷的瓦斯的有效監測。并能在各采掘工作面進風的分風口、采區進風、一翼進風、總進風巷道中使用。



二、產品特點：

傳感器電路采用單片機設計，能就地檢測顯示甲烷濃度值，同時輸出頻率信號(電流信號、RS485信號)，供遠程采集；
能遙控調校零點和靈敏度，并具備故障自檢功能，給使用和維護帶來很大的方便。
傳感器的電源電路采用新開關電源，整機功耗低，有利于延長傳感器和分站之間的傳輸距離。
同時傳感器在結構設計時充分考慮了在惡劣環境下使用情況，在結構強度和防水性能方面都采取了有效的措施，且更改了接口等結構的設計，提高了敏感元件的熱平衡效果，保證傳感器能穩定可靠的工作。


三、技術參數：

KGJ28A低濃度甲烷傳感器環境參數
a) 環境溫度：0℃～+40℃；
b) 平均相對濕度：≤95%（+25℃）；
c) 大氣壓力：80 kPa～106kPa；
d) 風速：0m/s~8m/s；
e) 礦井環境中H2S氣體小于6×10-6；
f) 適用于含有瓦斯或煤塵爆炸危險的煤礦井下。

主要技術參數
1. 電氣性能
a) 工作電壓：（9~25）V.DC；
b) 工作電流：≤50mA@24V.DC。
2. 測量范圍：0.00%CH4～4.0%CH4。
3. 信號輸出制式
a) RS485信號（優選）：
   傳輸方式：主從式、半雙工；
   傳輸速率：4800bps；
   信號工作電壓峰峰值：≤12V。
b) 頻率信號：
   頻率：低濃度段：（200～1000）Hz（脈沖寬度大于0.3ms）
  （線性對應0.00%CH4～4.00%CH4）。
基本測量誤差應符合表1的規定。
基本誤差
測  量  范  圍(%CH4)
誤  差（%CH4）
0.00～1.00 ≤±0.100
1.00～3.00 ≤真值的±10%
3.00～4.00  ≤±0.300%
電源波動范圍：9V.DC～24V.DC。
顯示值穩定性
在（0.00～4.00）%CH4范圍內，甲烷濃度恒定時，傳感器顯示值或輸出信號值（換算為甲烷濃度值）變化量不超過0.04%CH4 。
響應時間：傳感器的響應時間應不大于20s。
本安參數：Ui：18.5V.DC；Ii：390mA；Li：22μH；Ci：0μF。
傳輸距離：2.0km（電纜參數MHYV電纜，電纜分布參數：分布電容：≤0.06μF/km；分布電感：≤0.8mH/ km；直流電阻：≤12.8Ω/km）。



四、特點：

1. KGJ28A低濃度甲烷傳感器采用新型微處理器和高集成數字化電路，使電路結構簡單，性能可靠，便于維修與調試；
2. 支持多種信號傳輸方式(頻率、電流、RS485)，有效地屏蔽信號傳輸?shù)碾姶鸥蓴_。
3. 采用新型開關電源，降低了整機功耗，增加了傳感器傳輸距離。
4. 具備故障自檢功能，便于使用與維護。
5. 外殼采用不銹鋼材料設計，增強了傳感器的抗沖擊和抗腐蝕能力。



五、圖片：

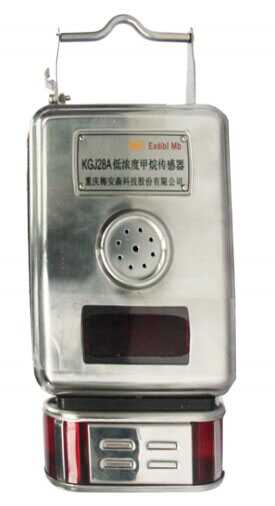

KGJ28A低濃度甲烷傳感器
