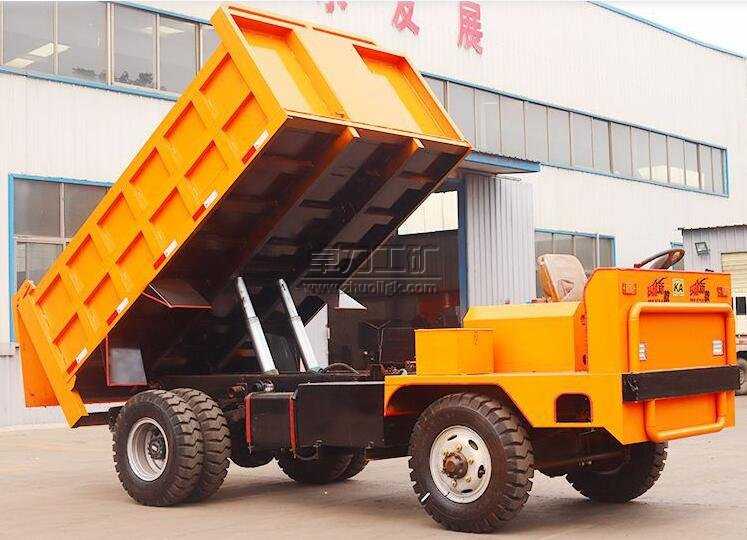

UQ地下自卸車

UQ地下自卸車|地下運礦車

UQ-5地下自卸車整機特點
本車型是為適應以平巷為主，巷道窄，高度較矮的礦井設計的，整體車架，后橋驅動，前輪轉向。選用帶副檔變速箱，配云內490國III發動機；變速幅度大，抵擋大扭矩大牽引力，速度高節省時間。加裝水過濾有效降低排放；特殊制造超窄車橋，整車寬度僅僅1.5米。四輪采用濕式制動，有效保證使用的性能；采用氣助力離合裝置，輕松有效可靠；全液壓油缸系統轉向裝置，操作輕松靈便；雙油缸自卸裝置，平穩高壽命；井下運礦車專用板簧，耐用可靠；標準發動機前置長頭設計，駕駛?cè)藛T有保障。特殊工況可選擇超低駕駛系統設計，可滿足1.55米高度正常使用。
整機基本參數

斗容 (m 3 )		2.5	額定載重量 (kg)	5000
整機質量		3200	牽引力 KN	≤40
外形尺寸（運輸狀態）長×寬×高（含防護棚）(mm)		4920*1560*2090（標準帶棚）
貨箱尺寸長×寬×高		2400*1560*700
轉彎半徑 (mm)		≥6300	離地間隙 (mm)	≥210
爬坡能力（°）		≥14 °
驅動形式	后輪驅動	傳動方式	機械傳動
卸載時高度 (mm)	≤3300	廂板高度	≥1530

行駛速度（km/h)

低檔	前進 I 檔	2.9
	前進II檔	4.9
	前進 III 檔	8.8
	前進IV檔	13.6
	前進V檔	20.8
高檔	前進 I 檔	7.3
	前進II檔	12.3
	前進 III 檔	21.9
	前進IV檔	33.9
	前進V檔	52
倒檔	6.8

制動系統
行車制動：全封閉失效保護型濕式制動
輪胎型號：前輪700-16/后輪7.5-15防穿刺胎
發動機
型號：云內490YN4A056國III56馬力
類型：直列、水冷、四沖程、電噴
額定功率/轉速（rpm/min)：40/2400
燃油：柴油

UQ-10地下自卸車整機特點
本車型是為適應以平巷為主，巷道窄的礦井設計的，整體車架，后橋驅動，前輪轉向。選用帶副檔變速箱，配云內4102 發動機；大扭矩 145+130(145+131) 變速箱、 變速幅度大，抵擋大扭矩大牽引力，速度高節省時間。加裝水過濾有效降低排放； 四輪采用濕式制動，有效保證使用的性能；采用氣助力離合裝置，輕松有效可靠；全液壓油缸系統轉向裝置，操作輕松靈便；雙油缸自卸裝置，平穩高壽命；井下運礦車專用板簧，耐用可靠；標準發動機前置長頭設計，駕駛?cè)藛T有保障。特殊工況可選擇超低駕駛系統設計，可滿足 1.7 米高度正常使用。
整機基本參數

斗容 (m 3 )		5	額定載重量 (kg)	10000
整機質量		4000	牽引力 KN	≤50
外形尺寸（運輸狀態）長×寬×高		4900*1800*1860
貨箱尺寸長×寬×高		3400*1800*800
轉彎半徑 (mm)		≥6500	離地間隙 (mm)	≥210
爬坡能力（°）		≥14 °
驅動形式	后輪驅動	傳動方式	機械傳動

行駛速度（km/h)

低檔	前進 I 檔	2.9
	前進II檔	4.9
	前進 III 檔	8.8
	前進IV檔	13.6
	前進V檔	20.8
高檔	前進 I 檔	7.3
	前進II檔	12.3
	前進 III 檔	21.9
	前進IV檔	33.9
	前進V檔	52
倒檔	6.8

發動機
型號：玉柴4102增壓110馬力
類型：直列、水冷、四沖程
額定功率/轉速（rpm/min)：81/2400
制動系統
行車制動：全封閉失效保護型濕式制動（雙管路斷氣剎制動）
輪胎型號：8.25-16（7.50-16超低型)

UQ-15地下自卸車整機特點
本車型是為適應以平巷為主、或小坡度的礦井設計的，整體車架，后橋驅動，前輪轉向。整車以標準載重汽車底盤為主體，采用8mm+8mm+6mm三層鉚焊車架，抗扭強度大，使用壽命長，后橋減震彈簧為20mm主減加18mm副減，車廂采用勻質鋼板，底板為16mm+10mm雙層鋼板焊接，抗沖擊力強。側板采用10mm鋼板參照礦井實際工況改造。選用陜汽法士特大八檔變速箱，可靠，配錫柴240馬力發動機；變速幅度大，抵擋扭矩大，牽引力強，速度快運轉效率高。駕駛室采用6mm鋼板整體下沉式單人豪華駕駛室，整體視線好，結構堅固操控性強，有效減輕駕乘人員工作強度，緩解駕乘人員緊張壓抑情緒。加裝水過濾系統有效降低排放；使用北方奔馳帶輪邊后橋，驅動力大，承載力大，抗扭強度大，制動系統采用美國進口雙回路閉式系統，有效保證使用的性能，使用壽命；采用氣助力離合裝置，輕松有效可靠；帶礦安證的為全封閉液壓濕式制動橋。
整機基本參數

斗 容 (m 3 )	7.5
整機質量(kg )	10200
額定載重量 (kg)	15000
外形尺寸（運輸狀態）長×寬×高	7000×2400×2560（廂板高度 2110）
貨箱尺寸長×寬×高	4000×2400×950（寬：2100 或 2300 可選）
卸載時高度 (mm)	≤4600
離地間隙	≥260
轉彎半徑（外側）(mm)	≥9400
驅動形式	后輪驅動
傳動方式	機械傳
牽引力 (KN)	≤96
爬坡能力（°）	≤14°

發動機

型號		錫柴 CA6DF3/ 玉柴 213kW
類型		直列 、水冷、四沖程、直噴
額定功率		177
燃油		柴油
制動方式		4000×2400×950（寬：2100 或 2300 可選）
全封閉失效保護型濕式液壓制動		≤4600
行走速度 (km/h) （重載）	I 檔	≤8
	II 檔	≤12
	Ⅲ檔	≤17
	Ⅳ檔	≤26
	倒檔I 檔	≤9
輪胎型號		10.00-20

卓力工礦是國內知名UQ地下自卸車生產廠家，有豐富的經驗為客戶提供高品質的UQ地下自卸車及完善的售后服務，如果您想了解最新UQ地下自卸車價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：UQ地下自卸車發貨時間？ UQ地下自卸車售后保障？ UQ地下自卸車訂貨需要提供什么信息？
