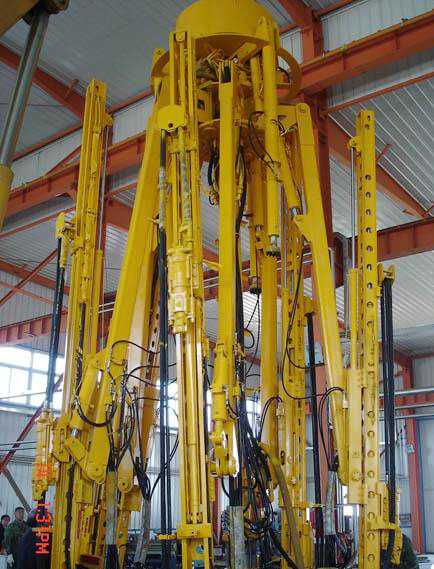

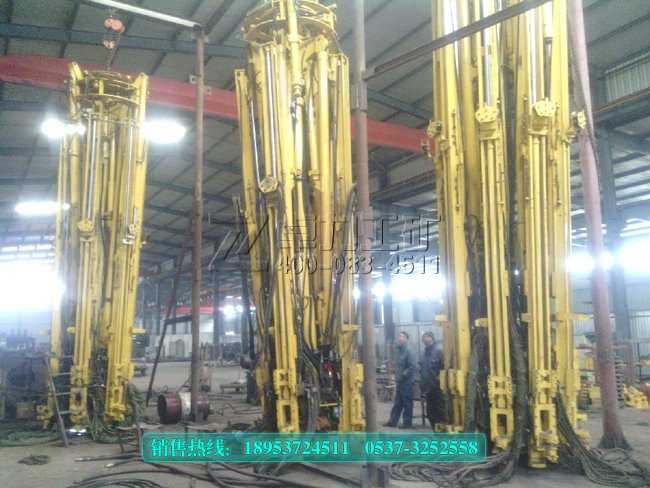

FJD型傘型鉆機

　　傘形鉆機是實施機械化開挖立井而專門研制的竄孔設備。山東卓力優質供應：FJD型傘型鉆機、FJD液壓傘鉆、FJD傘形鉆架。FJD型傘鉆規格有：FJD5C-42、FJD5C-48、FJD5C-55、FJD6C-42、FJD6C-48、FJD6C-55、FJD9C-42、FJD9C-48、FJD9C-55傘型鉆機。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

FJD型傘型鉆機說明書

FJD型傘型鉆機

FJD型傘型鉆機|FJD液壓傘鉆|FJD傘形鉆架|FJD型傘鉆規格

FJD型傘型鉆,傘型鉆機,傘鉆,傘形鉆機是以壓縮空氣為動力，采用液壓傳動的豎井鑿巖設備，鉆機配用多臺獨立回轉鑿巖機鉆鑿炮孔，可用來掘進各類礦山的豎井井筒。

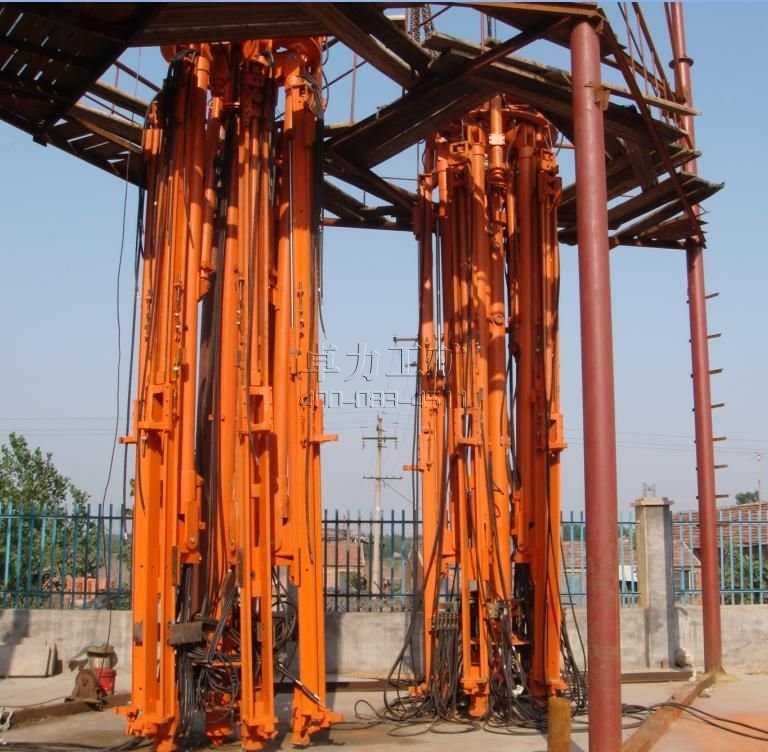

傘形鉆機是實施機械化開挖立井而專門研制的竄孔設備。它像一把雨傘，撐開能進行鉆鑿炮眼，收攏能方便井筒運送，是實現快速打井，縮短建井周期，提高經濟效益的必不可少的專用設備。

該設備適用井筒范圍大，從4.5米至5米的小型井筒,6米至7米的中型井筒,8米至8米以上的大型井筒均能進行作業。根據爆破技術不斷的發展,它提供了能打4200毫米、4800毫米和5500毫米的炮孔深度,滿足實現深孔光面爆破的技術要求,大大提高立井開挖速度.它不但能打炮眼,還能配用高效YGZ70型鑿巖機能打40米深的泄水孔,探水孔和注漿孔。因此它是目前國內外比較理想的立井開挖竄孔設備。

FJD型系列傘形鉆機優點：

1、效率高。鉆孔速度為人工的3-4倍，在人工工資日益高漲的今天，基本打一口井就能省下一臺傘鉆的錢。

2、工作精度高。傘鉆全部采用機械化操作，具有指向準確，好操作，省力，節省人力等優點。

3、工作范圍大，F(xiàn)JD傘形鉆機適用于從4.5米至8米的小、中型井筒。大至8米以上的井筒均能施工。

4、工作環境好。傘鉆鑿巖使用YGZ70型鑿巖機，該鑿巖機沖擊力大，噪音小，并有高壓水設置，能有效抑制鑿巖過程中的粉塵，能夠有效改善工人工作環境。

FJD型系列傘形鉆機性能技術參數表

型號

FJD5C-42

FJD5C-48

FJD5C-55

FJD6C-42

FJD6C-48

FJD6C-55

FJD9C-42

FJD9C-48

FJD9C-55

適用井筒直徑 m

4．5—6

6—8

7—8.5

收攏后

外型尺

高 m

7.2

7.5

8.2

7.2

7.5

8.2

7.2

7.5

8.2

外接圓直徑 mm

φ1650

φ1850

φ1950

支撐臂

支撐范圍

不加套管 mm

φ3952—φ5692

φ5132—φ8032

φ5232—φ8132

加套管 mm

φ5630—φ7360

φ6800—φ9700

φ6900—φ9800

總重 t

6.5

7.5

10.5

炮眼深度 mm

4200

4800

5500

4200

4800

5500

4200

4800

5500

垂直炮眼圈徑范圍 mm

2000—7000

2000—8800

動臂擺動角度

120°

推進器形式

油缸—鋼絲繩—動定滑輪組

動力形式

氣動—液壓

鑿

巖

機

型號

YGZ70

YGZ50

YGZ70

YGZ50

YGZ70

YGZ50

數 量

5臺

6臺

9臺

釬尾規格 mm

中空六角25X159

圓釬桿φ30X42

中空六角25X159

圓釬桿φ30X42

中空六角25X159

圓釬桿φ30X42

適用釬頭直徑 mm

φ38—55

液壓系統工作壓力 Mpa

7—14

工作氣壓 Mpa

0.5—0.7

工作水壓 Mpa

0.3—0.5

0.5—2

0.3—0.5

0.5—2

0.3—0.5

0.5—2

總耗風量 m3/min

卓力工礦是國內知名FJD型傘型鉆機生產廠家，有豐富的經驗為客戶提供高品質的FJD型傘型鉆機及完善的售后服務，如果您想了解最新FJD型傘型鉆機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
