YKF-L型壓力控制閥(20MPa)

YKF-L型壓力控制閥(20MPa)|YKF-L32(DR-43)壓力控制閥使用說明

一、使用條件
壓力控制閥在雙線式集中潤滑系統中和液壓換向閥或壓力操縱閥組合使用，用以提高管路內的壓力，可以使供油支管比較細長，分配器可以集中布置，動作可靠，擴大給油范圍。同時使日常的檢查工作方便。該閥更適用二級分配的系統中，它提高了一級分配器的給油壓力，使其能夠可靠地再進行二級分配。


二、技術參數

型號		公稱壓力Mpa	壓力比 進口壓力：出口壓力	進出油口個數	損失量	重量kg
標準型號	原型號
YKF-L31	DR-33	20	3:1	1	2	3.8
YKF-L32	DR-43			2	0.8	5.5

使用介質為錐入度265～385（25℃，150g）1/10mm的潤滑脂（NLGI0#-2#）的潤滑脂。

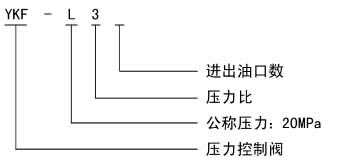

三、型號說明

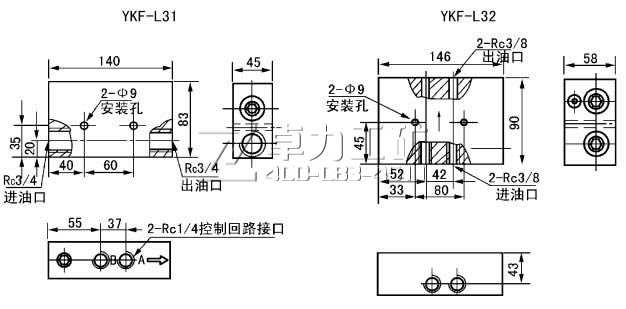

四、外形尺寸


五、使用說明
1、按箭頭方向在1米內用配管將出口和液壓換向閥的回油口或壓力操縱閥的進油口接通。
2、用兩個YKF-L31型壓力控制閥和一個YHF-L1型液壓換向閥組合使用時，應將其中的一個壓力控制閥的控制管路接口A 同另一個壓力控制閥的控制管路接口B 用配管接通。
3、YKF-L31型2個與1個YHF-L1型液壓換向閥組合；YKF-L32 型1個與1個YHF-L2型液壓換向閥或YKF-L4型壓力操縱閥組合。
4、供油時，進口壓力P1和出口壓力P2（液壓換向閥或壓力操縱閥的設定壓力）的關系為：P1=3P2- P3。
P3：向貯油器開放的回油主管路內的殘余壓力。
